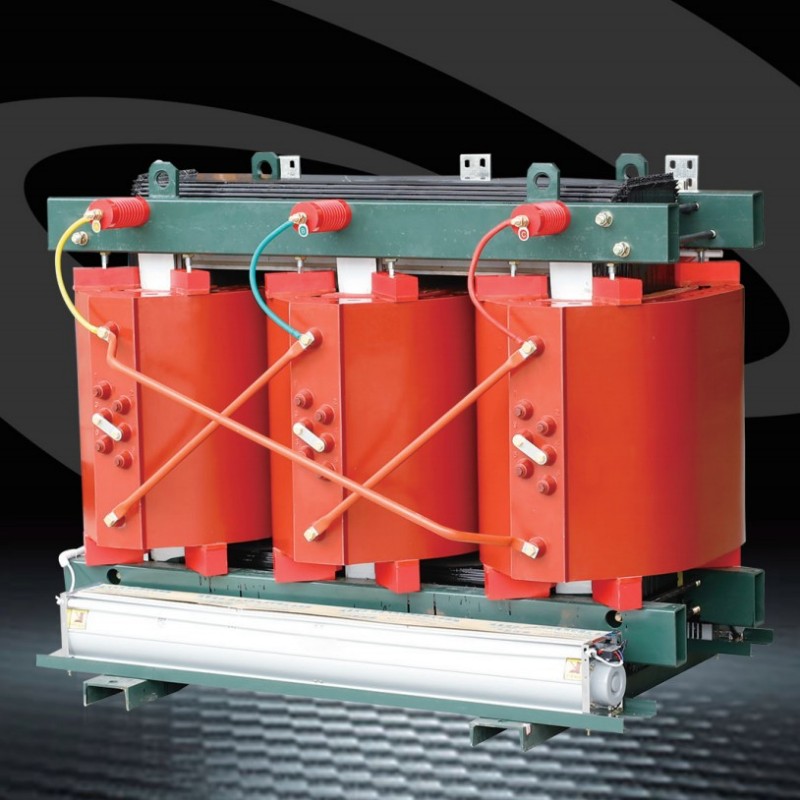

Un ghid cuprinzător pentru SC (B) 13-20-10KV turnat de rășină de tip uscat transformatoare de tip uscat

Spre deosebire de tradiționalTransformatoare impertate cu ulei, SC (B) 13-20-10KV turnat din rășină din rășină de tip uscat folosește tehnologia de turnare a rășinii epoxidice pentru a redefini standardele de performanță, ceea ce îl face o alegere indispensabilă pentru infrastructura critică și setările urbane.

O privire mai atentă asupra modelului: SC (b) 13-20-10KV

Înainte de a explora caracteristicile sale, decodificăm numele modelului:

S: reprezintă un transformator trifazat („S” înseamnă „trifazic” în chineză).

C: Indică izolarea din rășină turnată, tehnologia cheie care asigură siguranța și durabilitatea la incendiu.

(B): denotă o bobină cu folie de joasă tensiune, o alegere de proiectare care rezolvă problemele comune în bobinele tradiționale cu sârmă.

13: Numărul de serie de proiectare, care reflectă iterațiile avansate de inginerie pentru o eficiență îmbunătățită.

: Capacitatea nominală variază de la 50 kVA la 3150 kVA.

20-10KV: nivelul tensiunii laterale de înaltă tensiune.

Care sunt condițiile de funcționare pentru transformatoarele de tip uscat de tip uscat SC (b) 13-20-10KV?

● Altitudine de instalare: nu depășește 1000m deasupra nivelului mării;

● Formă de undă de tensiune de alimentare: similar cu o undă sinusoidală;

● Simetria tensiunii de alimentare cu mai multe faze: tensiunile de alimentare conectate la un transformator multifazat ar trebui să fie aproximativ simetrice;

● Temperatura ambiantă: temperatura maximă a aerului +40 ° C; Temperatura medie maximă zilnică +30 ° C; Temperatura medie anuală maximă +20 ° C; Temperatura minimă a aerului -25 ° C (aplicabilă transformatoarelor interioare).

Ce face ca transformatoarele de tip uscat din rășină distribuită să fie speciale?

● nucleu

1. Nucleul este construit din foi de oțel din siliciu cu role la rece, cu permeabilitate magnetică ridicată, orientare excelentă a cerealelor și articulații în trepte de 45 ° complet înclinate. Nucleul folosește o structură specială de tragere a tubului pătrat, cu picioarele de miez legate cu bandă izolatoare. Suprafața miezului este acoperită cu o rășină specială pentru a preveni umiditatea și rugina, reducând efectiv pierderile de încărcare, curentul fără sarcină și zgomotul de miez.

2.Safe, retardant de flacără și fără poluare, poate fi instalat direct la centrul de încărcare.

3. Împrumuturi fără întreținere, ușor de instalat și costuri generale de funcționare generale scăzute.

4. Rezistența de umiditate mare permite funcționarea normală la umiditate 100% și poate fi redusă în funcțiune după o întrerupere fără a usca.

5. Pierderile de mai multe ori, descărcarea parțială scăzută, zgomotul scăzut și disiparea puternică a căldurii sunt toate garantate. Echipat cu un sistem cuprinzător de control al protecției temperaturii, oferă o asigurare fiabilă pentru funcționarea sigură a transformatorului. Fiabilitate ridicată. Pe baza studiilor operaționale ale produselor deja în funcțiune, indicatorii de fiabilitate ai produsului au atins standardele profesionale internaționale.

● Bobină de folie

Șerpuirea de joasă tensiune folosește o singură bucată de folie de cupru, împreună cu izolația de la clasa F, înfășurată pe o mașină dedicată de înfășurare a foliei de joasă tensiune. Bobinele de folie abordează efectiv problemele proeminente ale stresului ridicat de scurtcircuit, dezechilibrul amper-turn, disiparea slabă a căldurii, erorile unghiului de helix de înfășurare și calitatea de sudare manuală instabilă asociată cu produse de sârmă de înaltă tensiune, cu curent mare. Compania noastră folosește, de asemenea, oală de rășină și întărire pentru a crea un finisaj rezistent la umiditate și pete.

● Dispozitiv de control al temperaturii

Transformatorul utilizează un termometru de semnal din seria BWDK. Senzorul de temperatură este încorporat în jumătatea superioară a bobinei de joasă tensiune, detectând automat și afișând nivelul de umiditate de funcționare a fiecăreia din cele trei faze. De asemenea, oferă funcții de alarmă și declanșare supra-temperatură.

● Conversia tensiunii

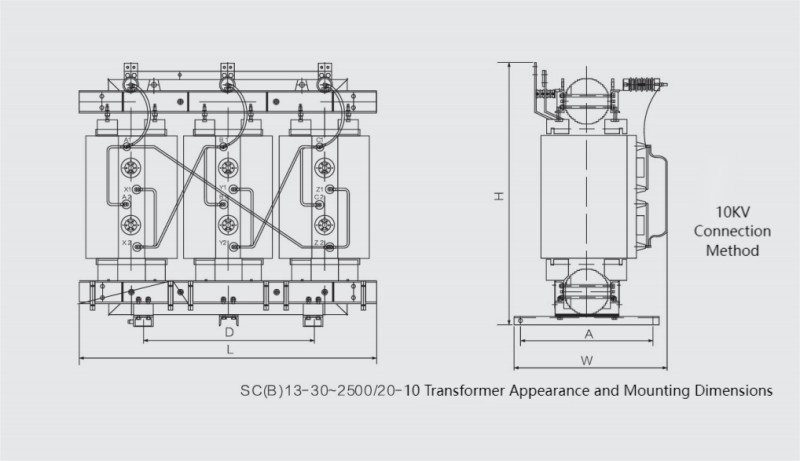

Conectorul permite conversia tensiunii între 10kV și 20kV în diferite poziții, îndeplinind cerințele sistemelor de 10kV și, respectiv, 20kV.

Cine are nevoie de acest transformator?

Siguranța nu este negociabilă în sistemele de alimentare, în special în zonele cu risc ridicat sau populat. Transformatorul SC (B) 13-20-10KV este construit pentru a excela în această privință, cu caracteristici care abordează pericolele de incendiu, umiditatea și stabilitatea operațională. Operația epoxidică rezistentă la foc, rezistentă la poluare, materialul de izolare al transformatorului, este în mod inerent retardant de flacără. Nu eliberează gaze toxice atunci când este expus la temperaturi ridicate și poate rezista la supraîncălzirea pe termen scurt, fără a lua foc. Acest lucru face ca transformatorul să fie ideal pentru locații sensibile la foc, cum ar fi:

● Spații subterane: metrou, mine și tuneluri.

● Clădiri publice: școli, spitale și centre comerciale.

● Facilități critice: centrale electrice, câmpuri petroliere și clădiri înalte.

Spre deosebire deTransformatoare impertate cu ulei, nu există niciun risc de contaminare a solului sau a apei din scurgeri - alinierea cu standardele moderne de mediu.

Specificații tehnice: numerele din spatele performanței

Pentru a înțelege versatilitatea transformatorului, să ne uităm la parametrii tehnici cheie:
