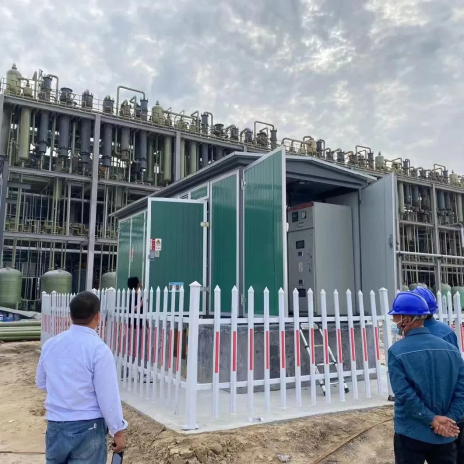

Substația de tip box (prescurtată ca stație de tip box) este potrivită pentru zonele rezidențiale, stațiile publice urbane, zonele din centrul orașului, sursele de alimentare pentru construcții, etc. Este un fel de comutator de înaltă tensiune, transformator de energie electrică, comutator de joasă tensiune, echipamente de contorizare electrică și dispozitiv de distribuire a energiei electrice instalate într-o cutie compactă, în conformitate cu anumite cerințe, utilizate pentru linii și distribuție de energie electrică.

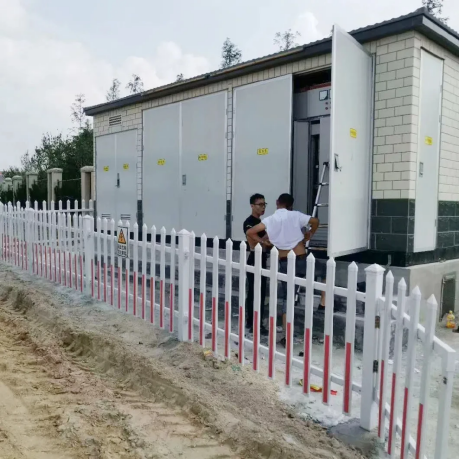

1.Substația de tip cutieShell trebuie să aibă cinci funcții de protecție în funcție de cerințele standard, inclusiv protecția solară, protecția privind ploile, protecția la praf, protecția împotriva ruginii și prevenirea animalelor mici (cum ar fi șerpii). Materialul de coajă poate fi o placă din oțel inoxidabil, placă de oțel cu role la rece, placă din aluminiu din aluminiu, placă de oțel color și placă de ciment. Corpul cutiei este format din trei părți: bază, coajă și capac superior. Baza este, în general, sudată sau fixată cu șuruburi folosind oțel de canal, oțel unghi, oțel plat, placă de oțel, etc.; Pentru a răspunde nevoilor de ventilație, disiparea căldurii și liniile de intrare și ieșire, găurile de bandă și găurile circulare sunt deschise la pozițiile corespunzătoare. The box shell and top cover can be bent, welded or connected with screws, hinges and related special accessories by channel steel, angle steel, steel plate, aluminum alloy plate, color steel plate, cement plate, etc. In order to prevent strong sunlight radiation in hot summer, the top is equipped with insulation materials with low thermal conductivity as fillers, commonly used rock wool board, polystyrene foam, etc. However, in the traditional "combined substation" with unified Proiectare, majoritatea designerilor nu mai folosesc metoda de umplere a cochiliei cu umpluturi de izolare, deoarece, deși poate preveni expunerea la soare, acesta împiedică în continuare disiparea căldurii a transformatorului. Prin urmare, pe lângă păstrarea găurilor de la coajă, zona de disipare a căldurii este crescută și convecția de aer este consolidată pentru a disipa căldura, reducând în același timp costurile de fabricație.

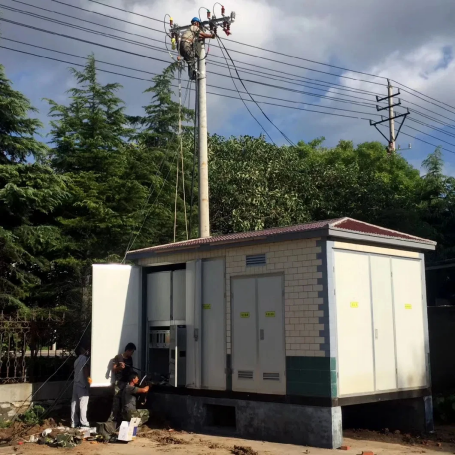

2. Dispozitivul de distribuție de înaltă tensiune a transformatorului cutiei este împărțit în două tipuri: tipul terminal și tipul rețelei de inel în ceea ce privește modul de linie primită; În ceea ce privește direcția liniei de intrare, acesta poate fi împărțit în linii de intrare aeriene din partea de sus a cutiei (utilizată mai ales în transformatoarele tradiționale de cutii) și liniile de intrare și ieșire subterane folosind tranșee de cablu de înaltă tensiune (utilizate în mod obișnuit în proiectele moderne). Există multe întrerupătoare de încărcare din seria SF6 cu gaz SF6 ca mediu de stingere a arcului, dar costul este mai mare decât întrerupătoarele de încărcare de înaltă tensiune din seria FN12. Acest tip de comutator are diverse structuri, inclusiv cu siguranțe, fără siguranțe, întrerupătoare de împământare etc., și este în general echipat cu afișaje vii. Mecanismul de funcționare este în mare parte manual și electric. Echipamentul de protecție a comutatorului cu siguranțe pot fi tăiate automat atunci când circuitul este scurtcircuit. Există, de asemenea, întrerupătoare de vid cu vid ca mediu de stingere a arcului, care pot fi utilizate singur, cu siguranțe sau în serie cu întrerupătoare de încărcare din seria SF6, dar va crește costul. Utilizatorii nu trebuie să le utilizeze în acest fel dacă nu au cerințe speciale. Dacă utilizatorul are cerințe de contorizare de înaltă tensiune, dispozitivul de distribuție de înaltă tensiune a transformatorului de tip box trebuie să fie, de asemenea, echipat cu un dulap de contorizare de înaltă tensiune, iar structura sa este în general compusă din CT, PT, contor de contorizare, telecomandă și dispozitive de telemetrie. Cu toate acestea, contorizarea stației de tip box ar trebui să se bazeze pe partea de joasă tensiune, ceea ce poate îmbunătăți fiabilitatea sursei de alimentare și poate reduce factorii instabili. Pierderea transformatorului poate fi transformată în sarcini de energie electrică suportate de utilizator.
3.Transformator de tip boxeste echipat cu o cameră de transformare independentă, care este compusă în principal dintr -un transformator, un sistem automat de control al temperaturii, iluminat și balustrade de siguranță. Transformatorul va emite multă căldură atunci când funcționează, astfel încât problemele de disipare a căldurii și ventilație sunt punctele cheie ale designului transformatorului de casetă. Căldura generată de funcționarea transformatorului va crește temperatura interioară, mai ales atunci când temperatura ambiantă este ridicată. Ventilația naturală singură nu poate asigura adesea o funcționare fiabilă și sigură. Pe lângă utilizarea ventilației naturale pentru o capacitate mică, protecția de măsurare a temperaturii este în general proiectată și măsurile de evacuare forțate sunt utilizate pentru a rezolva problema. Sistemul constă în principal dintr -un dispozitiv de măsurare care poate măsura temperatura camerei și temperatura uleiului transformatorului și poate controla intrarea ventilatorului de evacuare în funcție de intervalul set prin circuite de control manuale și automate. Transformatorul poate fi selectat sub formă de tipul de ulei sau de tip uscat. Deoarece tipul uscat este scump, utilizatorii preferă, în general, tipul imobilizat cu ulei să reducă costurile fără cerințe speciale. Capacitatea este, în general, 100-1250KVA, iar maximul nu depășește 1600KVA.
4. Camera de joasă tensiune a transformatorului cutiei are diferite structuri de proiectare în funcție de diferite ocazii de utilizare a întreprinderilor industriale și miniere sau a zonelor rezidențiale. Transformatoarele de cutii utilizate în întreprinderile industriale și miniere ar trebui să fie proiectate separat pentru alimentarea cu energie electrică și sursa de alimentare. Atunci când se măsoară tensiunea joasă, Biroul de alimentare cu energie electrică necesită o contorizare separată a energiei electrice de iluminat, deoarece prețul unitar al electricității de iluminat este mai mare decât cel al energiei electrice. Substația folosită în zonele rezidențiale nu trebuie să ia în considerare problema energiei electrice. Numărul de rute de ieșire din camera de joasă tensiune variază în funcție de capacitatea transformatorului și a nevoilor utilizatorului. Dacă capacitatea este mică și cererea este mică, se pot stabili mai puține rute; Dacă capacitatea este mare și cererea este ridicată, se pot stabili mai multe rute. De asemenea, poate fi prevăzut într -un format de operare a coridorului.
