Aparatul de comutare este coloana vertebrală a oricărui sistem de alimentare electrică modern. De la bornele generatorului unei centrale electrice până la ultimul panou de distribuție dintr-o clădire comercială, aparatul de distribuție îndeplinește funcțiile esențiale de comutare, protecție, izolație și monitorizare care mențin puterea să circule în siguranță și fiabil. Fără acesta, nici operarea controlată, nici gestionarea sigură a defecțiunilor rețelelor electrice nu ar fi posibile.
Pe măsură ce cererea globală de energie electrică crește, rețelele de energie devin mai complexe, iar integrarea surselor de energie regenerabilă se accelerează, cerințele impuse aparatelor de comutare evoluează rapid. Evaluări mai mari de rezistență la scurtcircuite, coordonare mai inteligentă a protecției, integrarea monitorizării digitale și standarde de performanță de mediu mai stricte modifică specificațiile cerute de utilități, operatorii industriali și dezvoltatorii de infrastructură din întreaga lume.
Această lucrare albă oferă o examinare amănunțită a tehnologiei aparatelor de comutare în diferite clase de tensiune — de la aparatele de distribuție de joasă tensiune până la unitățile principale inelare de medie tensiune și aparatele de comutare cu carcasă metalică de înaltă tensiune. Acesta acoperă principiile de inginerie care stau la baza fiecărei categorii de produse, parametrii cheie de performanță și standardele care guvernează specificațiile, domeniile de aplicare primare și o metodologie structurată de achiziții pentru a ghida deciziile de selecție a tehnologiei.
Lugao Power Co., Ltd. este un producător de frunte cu sediul în China al gamei complete de tensiune de comutație, oferind produse certificate conform standardelor IEC, ANSI și IEEE cu capacitate OEM, suport puternic de inginerie personalizată și experiență vastă de export la nivel mondial. Acest document prezintă, de asemenea, portofoliul de produse Lugao Power, capabilitățile de producție și poziționarea competitivă ca partener de aprovizionare de încredere pentru proiectele globale de comutatoare.
Capacitatea globală de generare electrică instalată a depășit 9.000 GW în 2024 și continuă să crească cu aproximativ 3% anual. Fiecare watt din această capacitate – indiferent dacă este generat de cărbune, gaz, nuclear, hidro, solar sau eolian – trebuie să treacă prin sistemele de comutație de mai multe ori pe parcursul călătoriei sale de la generator la consumator. Funcționarea fiabilă și sigură a acestei infrastructuri de comutație nu este doar o considerație de inginerie; este o condiţie prealabilă pentru funcţionarea societăţii moderne.
Accesul la energie electrică, fiabilitatea rețelei și viteza de extindere a infrastructurii sunt determinanți esențiali ai competitivității economice. Întreruperile de curent cauzate de defecțiuni ale aparatelor de comutare costă economiile industriale miliarde de dolari anual în pierderi de producție și echipamente deteriorate. Dimpotrivă, sistemele de comutatoare bine concepute și întreținute corespunzător permit rețele de înaltă disponibilitate care stau la baza tuturor, de la operațiunile spitalicești la fabricarea semiconductoarelor până la serviciile de centre de date.
Piața globală a aparatelor de comutare a fost evaluată la aproximativ 127 de miliarde USD în 2023 și se preconizează că va crește la un CAGR de 6,8–7,9% până în 2030, atingând o valoare estimată la 200–215 miliarde USD. Principalii factori de creștere includ:
| Regiune | 2023 (B USD) | 2030F (USD B) | CAGR | Driver principal |
| Asia-Pacific | 52,4 USD | 87,6 USD | 7,6% | Industrializare |
| Europa | 28,1 USD | 44,8 USD | 6,9% | Actualizarea rețelei, eliminarea treptată a SF₆ |
| America de Nord | 24,6 USD | 39,4 USD | 7,0% | Îmbătrânire infra, RE build-out |
| Orientul Mijlociu și Africa | 12,3 USD | 22,1 USD | 8,7% | Electrificare |
| America Latină | 9,6 USD | 15,7 USD | 7,2% | Extinderea rețelei |
Tabel 1 — Piața globală a aparatelor de comutare în funcție de regiune, 2023-2030 (indicativ)
Termenul "aparatura de comutare„ se referă, în mod colectiv, la combinația de întrerupătoare electrice, siguranțe, întrerupătoare și echipamente asociate de control, protecție, măsurare și monitorizare asamblate ca un sistem coordonat, integrat. Aparatele de distribuție controlează, protejează și izolează echipamentele electrice din sistemele de alimentare. Este interfața dintre rețeaua de alimentare și sarcinile pe care le deservește și mecanismul de aplicare pentru sistemele de protecție și control al rețelei în siguranță.
Un ansamblu de comutație poate varia la scară fizică de la un singur tablou de distribuție de joasă tensiune care ocupă câteva sute de milimetri de spațiu pe perete, până la o substație de înaltă tensiune izolată cu gaz, care se întinde pe mii de metri pătrați. În ciuda acestui interval de scară, toate aparatele de comutare îndeplinesc același set de funcții fundamentale.
| Funcţie | Descriere și importanță |
| Comutare | Realizarea și ruperea circuitelor electrice în condiții normale de funcționare. Permite reconfigurari planificate ale rețelei, transferuri de sarcină și izolarea echipamentelor pentru întreținere. |
| Protecţie | Detectarea condițiilor anormale (supracurenți, scurtcircuite, defecțiuni la pământ, excursii de tensiune) și inițierea unei întreruperi rapide a circuitului pentru a limita deteriorarea echipamentului și a preveni defecțiunile în cascadă. |
| Izolare | Crearea unei întreruperi electrice dovedite, vizibile și sigure într-un circuit, permițând personalului să lucreze la echipamente deconectate fără riscul de realimentare accidentală. |
| Măsurare și contorizare | Măsurarea tensiunii, curentului, puterii, energiei, factorului de putere și armonicilor pentru facturare, monitorizare, gestionarea sarcinii și evaluarea calității energiei. |
| Monitorizare și control | Furnizarea de vizibilitate locală și de la distanță a stării circuitului, a condițiilor de alarmă și a stării de sănătate a echipamentului; permițând operațiuni de comutare de la distanță prin SCADA sau sisteme de automatizare a substațiilor. |
Tabelul 2 — Cele cinci funcții de bază ale aparatului de comutare
Funcția cea mai critică și cea mai solicitantă din punct de vedere tehnic a aparatului de comutare este întreruperea curentului de defect. Când apare un scurtcircuit într-un sistem de alimentare, curenții de defect pot atinge valori de 10-50 de ori curentul normal de funcționare în milisecunde. Dacă nu sunt întrerupte rapid, acești curenți de defect vor provoca daune termice și mecanice catastrofale cablurilor, transformatoarelor și altor echipamente.
Întrerupătorul — dispozitivul de întrerupere primar dintr-un ansamblu de comutație — trebuie să efectueze trei acțiuni în succesiune rapidă: detectarea defecțiunii (prin releele de protecție asociate), separarea contactelor electrice și stingerea arcului care se formează între contactele de separare. Mecanismul de stingere a arcului este diferențiatorul cheie între diferitele tehnologii de întrerupător și este discutat în detaliu în Capitolul 7.
Clasificarea cea mai fundamentală a aparatului de comutare este după nivelul de tensiune la care funcționează. Nivelul de tensiune determină distanța de izolație necesară, nivelurile de energie a arcului, dimensiunile echipamentului și standardele aplicabile. Clasificarea standard a tensiunii industriale este:
| Clasa de tensiune | Gama de tensiune | Aplicații tipice | Standarde primare |
| Tensiune joasă (LV) | Până la 1.000 V AC | Distributie cladiri, control motoare, panouri industriale | IEC 61439, IEC 60947, UL 508A |
| medie tensiune (MV) | 1 kV – 52 kV | Distributie primara, aprovizionare industriala, proiecte RE | IEC 62271-100 / -200 / -202 |
| Înaltă tensiune (HV) | 52 kV – 800 kV | Substații de transport, interconexiuni la rețea | IEC 62271-100 / -203, IEEE C37 |
| Tensiune ultra-înaltă (UHV) | Peste 800 kV | Sistem de transmisie HVDC/HVAC pe distanțe lungi | IEC 62271 (special) |
Tabelul 3 — Clasificarea aparatelor de comutare în funcție de nivelul de tensiune
Nota:Definițiile „tensiune medie” și „tensiune înaltă” variază între organismele de standardizare și convențiile regionale. În terminologia IEC, HV acoperă toate tensiunile de peste 1 kV, cu o distincție suplimentară între „tensiune înaltă” (1–52 kV, uneori numită MV de către practicieni) și „tensiune foarte înaltă” (EHV) peste 52 kV. Această carte albă folosește convenția practicianului: LV ≤1 kV; MV = 1–52 kV; HV = 52–800 kV.
Dincolo de nivelul tensiunii, aparatura de comutare este, de asemenea, clasificată în mai multe alte dimensiuni importante:
| Dimensiune | Categorii |
| Mediu de izolare | Izolat cu aer (AIS), izolat cu gaz SF₆ (GIS), vid, ulei (moștenire), dielectric solid |
| Tip carcasă | Închis metalic, placat cu metal, tip cubicul, tip deschis (în aer liber) |
| Mediu de întrerupere | Suflare cu aer, ulei, vid, SF₆, CO₂ / aer curat (emergent) |
| Interior / Exterior | Aparatură interioară (mediu controlat); Aparatură pentru exterior (construcție rezistentă la intemperii) |
| Fix/Retras | Întreruptoare de circuit montate fix (cost mai mic, flexibilitate mai mică) comparativ cu întrerupătoarele detașabile/demontabile (întreținere mai ușoară, înlocuire la cald) |
Tabelul 4 — Dimensiuni suplimentare pentru clasificarea aparatului de comutare
Aparatul de joasă tensiune funcționează la tensiuni ale sistemului de până la 1.000 V AC (sau 1.500 V DC), acoperind etapa finală a distribuției de energie către utilizatorii finali. Dispozitivele de comutație LV sunt cele mai numeroase, după numărul de unități, din orice categorie de aparate de comutare - literalmente miliarde de unități sunt instalate în întreaga lume în clădiri rezidențiale, comerciale și industriale, centre de date, spitale și unități de producție. În ciuda nivelului său mai scăzut de tensiune, aparatul de comutare LV nu este simplu; sistemele moderne de JT trebuie să gestioneze curenți mari de defect, medii armonice complexe, densități mari de sarcini conectate și cerințe din ce în ce mai sofisticate privind calitatea energiei și managementul energiei.
Un ansamblu aparat de comutare și control de joasă tensiune (LVSCA), definit de IEC 61439, încorporează de obicei următoarele componente funcționale:

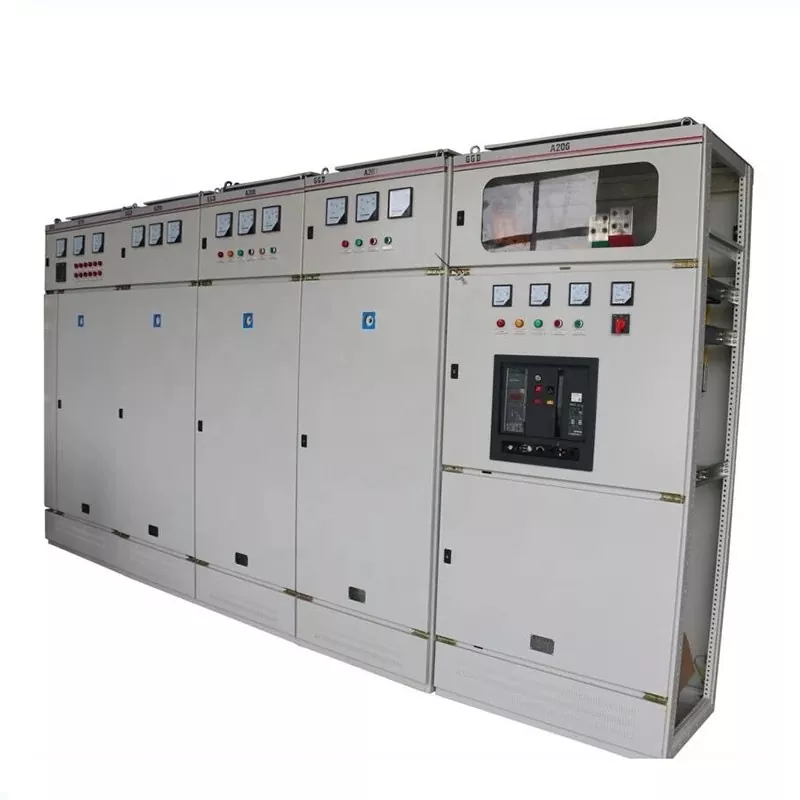

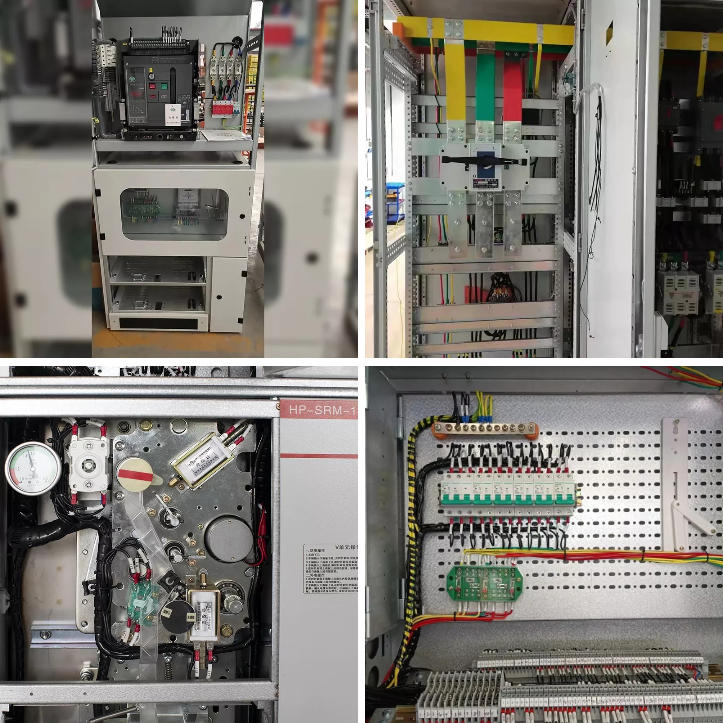

Figura 1 — Aparatură de distribuție principală de joasă tensiune
IEC 61439 definește mai multe tipuri de ansambluri de aparate de comutare și control de joasă tensiune (LVSCA) pe baza construcției și a caracteristicilor funcționale ale acestora:
| Parametru | Descriere și valori tipice |
| Tensiune nominală (Ue) | Tensiunea de funcționare a ansamblului. Valori comune: 230/400 V, 400/690 V, 1.000 V. |
| Curent nominal (in) | Curentul maxim continuu pe care îl poate transporta ansamblul fără a depăși limitele de temperatură. Interval: 63 A până la 6.300 A. |
| Rezistenta la scurtcircuit (Icw) | Curenți de vârf și de scurtă durată. Valori tipice: 25 kA, 50 kA, 80 kA (1 s sau 3 s). |
| Capacitate de rupere (Icu / Ics) | Capacitatea de întrerupere în scurtcircuit finală (Icu) și de serviciu (Ics) a întrerupătoarelor. Trebuie să depășească curentul maxim de defect posibil la punctul de instalare. |
| Grad de protecție (IP) | IP3X minim pentru interior industrial; IP54 sau IP65 pentru medii exterioare sau dure, conform IEC 60529. |
| Forma de separare internă | IEC 61439 Formele 1–4b definesc separarea dintre unitățile funcționale și barele colectoare. Formele mai înalte îmbunătățesc siguranța și limitarea defecțiunilor. |
Tabelul 5 — Parametrii tehnici cheie ale aparatului de comutație JT
Aparatul de comutare de medie tensiune funcționează în intervalul de la 1 kV la 52 kV și reprezintă nivelul primar de comutare și protecție pentru rețelele de distribuție a energiei electrice. Se găsește la bornele secundare ale stațiilor de transport în vrac, în stațiile de distribuție primară, în instalațiile industriale mari, la punctul de conectare al centralelor de energie regenerabilă și în cadrul stațiilor de transformare tip cutie. Aparatul MT determină viteza de eliminare a defecțiunilor, selectivitatea protecției și flexibilitatea operațională a rețelei de distribuție.
Segmentul MT trece prin cea mai semnificativă transformare tehnologică a oricărei categorii de aparate de comutare, determinată de eliminarea treptată a gazului SF₆, de integrarea protecției și monitorizării digitale și de cerințele arhitecturilor de rețele inteligente.
| Tip de construcție | Caracteristici și aplicații |
| Aparatură de comutație închisă cu metal | Toate piesele sub tensiune sunt incluse într-o carcasă metalică cu împământare, cu compartimente separate pentru bare colectoare, dispozitive de comutare și conexiuni de cablu. Standard pentru instalații moderne de interior MT (IEC 62271-200). |
| Aparatură de comutare placată cu metal | O subcategorie cu bariere metalice complete între toate piesele și compartimentele sub tensiune. Cel mai înalt nivel de limitare a defectelor interne (IEC 62271-200 LSC2B). |
| Aparatură de comutare de tip cubicul | Panouri de cabină care nu sunt rezistente la arc asamblate în linii. Mai economic, dar cu performanțe mai mici la defectul arcului. |
| Aparatură de distribuție izolată cu gaz (GIS) | Toate piesele sub tensiune sunt închise în carcase sigilate umplute cu SF₆ sau cu gaze alternative. Foarte compact, potrivit pentru instalații cu spațiu limitat. |
| Aparatură de distribuție izolată în aer (AIS) | Utilizează izolarea aerului în incinte metalice sau structuri deschise. Amprentă mai mare, dar mai simplă și mai rentabilă. |
Unitatea principală inelă (RMU) este un ansamblu de comutație MT compact, etanșat din fabrică, proiectat pentru rețelele de distribuție cu alimentare inelă - topologia standard pentru sistemele de cablu MT urbane și suburbane. Un RMU oferă în mod obișnuit două poziții ale comutatorului de alimentare cu inel plus una sau mai multe poziții de alimentare a transformatorului cu dispozitive de protecție.
Figura 2 — Unitate principală inelă (RMU): Aparatură MT compactă pentru rețele de distribuție
RMU-urile sunt disponibile în două variante de izolație primară:
| Tehnologie | Principiul de funcționare | Avantaje cheie | Limitări |
| CB vid | Arc stins într-o sticlă cu întrerupător de vid înalt | Durată lungă de viață (>10.000 de operațiuni), fără gaz, compact, întreținere redusă | Limitat la ≤52 kV |
| SF₆ CB | Fluxul de gaz stinge arcul în camera presurizată | Capacitate mare de întrerupere, izolare excelentă, compact | GWP ridicat (~23.500), preocupări de mediu, este necesară monitorizarea gazelor |
| Air-Blast CB | Aerul de înaltă presiune stinge arcul | Fără gaz periculos, potrivit pentru utilizare în aer liber | Dimensiuni mari, întreținere ridicată, în mare parte depășite |
Tabelul 6 — Comparația între tehnologia întreruptoarelor MT
| Parametru | Interval / Valori tipice |
| Tensiune nominală | 3,6 kV, 7,2 kV, 12 kV, 17,5 kV, 24 kV, 36 kV, 40,5 kV, 52 kV |
| Curent normal nominal | 630 A, 1.250 A, 1.600 A, 2.000 A, 2.500 A, 3.150 A, 4.000 A |
| Curent de rupere de scurtcircuit | 12,5 kA, 16 kA, 20 kA, 25 kA, 31,5 kA, 40 kA, 50 kA |
| Rezistenta pe timp scurt | De obicei, 1 s sau 3 s la curentul nominal de scurtcircuit |
| Rezistenta la impulsuri de fulger (LIWV) | 60 kV (clasa 7,2 kV) până la 250 kV (clasa 52 kV), conform IEC 62271-1 |
| Mecanism de operare | Motor cu arc (standard); opțiuni manuale sau solenoid |
| Standard aplicabil | IEC 62271-100, IEC 62271-200, GB/T 3906, ANSI C37.20 |
Tabel 7 — Specificații tehnice ale aparatului de comutație MT
Aparatul de înaltă tensiune funcționează la tensiuni ale sistemului de peste 52 kV, cu tensiuni utilizate în mod obișnuit de 72,5 kV, 145 kV, 245 kV, 420 kV și 550 kV. Acest echipament formează infrastructura critică de comutare și protecție a rețelei de transport în vrac — cel mai înalt nivel de energie al sistemului energetic, responsabil pentru transportul unor cantități mari de energie electrică pe distanțe mari între centrele de generare și centrele regionale de încărcare.
Consecințele defecțiunii instalației HV sunt grave: un singur întrerupător defect de la o substație majoră de transmisie de 220 kV poate deconecta sute de megawați de generație sau de sarcină. Daunele echipamentelor cauzate de curenții de defect la niveluri HV pot fi catastrofale și costisitoare. Acest context explică performanța extrem de solicitantă și cerințele de testare riguroase pe care trebuie să le îndeplinească aparatele de comutare HV.
În tehnologia AIS, componentele aparatului de comutație HV — întrerupătoare, separatoare, întrerupătoare de împământare, transformatoare de instrumente — sunt instalate în structuri în aer liber cu aer care asigură izolarea între părțile sub tensiune și pământ. Substațiile AIS au fost standardul pentru comutarea la nivel de transmisie timp de decenii și rămân comune la nivel global datorită simplității, costurilor mai mici și ușurinței întreținerii și inspecției.
Substațiile AIS necesită o suprafață de teren semnificativă pentru a menține permisele de siguranță. O substație AIS tipică de 220 kV poate necesita 1–3 hectare, cu câțiva metri de spațiu liber între faze și la pământ.
În tehnologia GIS, toate componentele sub tensiune sunt găzduite în carcase cilindrice din aluminiu sigilate, umplute cu gaz SF₆. Proprietățile dielectrice superioare ale SF₆ permit reducerea drastică a distanțelor fază-pământ și fază-fază, micșorând amprenta stației la 10-15% din suprafața AIS echivalentă.
GIS este preferat în medii cu spațiu limitat, cum ar fi substațiile subterane urbane, platformele offshore, site-urile de mare altitudine și zonele industriale puternic poluate.
Figura 3 — Stație de transmisie a instalației de comutare izolate cu gaz de înaltă tensiune (GIS).
Aparatul de comutare hibrid integrează mai multe funcții primare (întrerupător de circuit, deconectator, întrerupător de împământare, transformator de curent) într-un singur modul compact umplut cu SF₆. Aceasta oferă o reducere intermediară a amprentei între AIS și GIS, la un cost între cele două. HGIS este din ce în ce mai utilizat în extinderile zonelor dezafectate și adăugările de capacitate, unde GIS complet este prohibitiv.
Întrerupătorul de circuit de tip puffer SF₆ sau auto-explozire este tehnologia HV dominantă. Îmbunătățirile în geometria contactului și controlul arcului reduc energia de funcționare, permițând mecanisme fiabile acționate cu arc în loc de actuatoare mari hidraulice/pneumatice. Alternativele SF₆ în etape pentru HV (amestecuri CO₂/O₂, întrerupătoare de vid) sunt încă în curs de cercetare, cu implementare comercială limitată începând cu 2026.
| Parametru | Specificații pentru comutatorul Lugao HV |
| Gama de tensiune | 3.600 V – 40.500 V (conform cu definițiile clasei de tensiune IEC 62271-1) |
| Curent normal nominal | Până la 4.000 A |
| Rezistenta la scurtcircuit | Până la 50 kA (rezistență de scurtă durată de 1 s) |
| Tip carcasă | Dulap metalic complet izolat; configurații interioare și exterioare |
| Mediu de izolare | Izolat cu aer (AIS) / Izolat solid; Configurații SF₆ disponibile |
| Conformitatea cu standardele | IEC 62271-100, IEC 62271-200, IEC 62271-1, GB/T 3906, seria ANSI/IEEE C37 |
| Certificari | CE, ISO, CCC; Testat de tip terță parte |
Tabel 8 — Specificații tehnice ale instalației de comutație Lugao Power HV
Când contactele întreruptorului se separă sub sarcină sau curent de defect, energia electrică susține un arc de plasmă între contacte. Temperaturile ajung la 5.000–20.000 K, purtând curent de defect complet până la stingere. Capacitatea de stingere a arcului a întreruptorului - viteza de întrerupere la un curent natural zero - determină curentul maxim de defect întreruptibil (capacitatea de rupere) și energia lăsată să treacă.
Mediile de întrerupere, geometria contactelor și designul mecanismului de operare definesc cerințele de performanță și întreținere a întrerupătorului.
| Mediu | Gama de tensiune | Performanță de rupere | Impactul asupra mediului | Întreţinere | Tendinţă |
| Vid | JT – 52 kV | Excelent | Nici unul | Foarte scăzut | Creştere |
| Gaz SF₆ | MV – HV | Excelent | GWP 23.500 ⚠ | Scăzut (sigilat) | Reglementată ↓ |
| Aer (ACB) | LV | Bun | Nici unul | Moderat | Stabil |
| Ulei (vrac) | MV (moștenire) | Bun | Risc de incendiu | Ridicat | Moștenire ↓ |
| Amestecul de CO₂ | MV–HV (dezvoltare) | In curs de dezvoltare | GWP ~1 | TBD | Faza de cercetare și dezvoltare |
Tabelul 9 — Comparația mediilor de stingere a arcului între categoriile de aparate de comutare
Regulamentul UE privind gazele fluorate (UE 2024/573) elimină treptat SF₆ pentru noile instalații MT din 2030. Alte regiuni adoptă reguli similare. Răspunsurile industriei includ:
⚠ NOTĂ DE ACHIZIȚIE
Pentru proiectele cu durate de viață de 20–30 de ani, specificarea tehnologiei fără SF₆ evită costurile de înlocuire timpurie. Aparatul de comutare MT cu vid și izolare solidă de la Lugao Power oferă alternative conforme, rezistente la viitor. Angajați ingineria Lugao pentru soluții optime fără SF₆.
| Parametru | Definiție și importanță |
| Tensiune nominală (Ur) | Cea mai mare tensiune de sistem la care poate funcționa în mod continuu tabloul de distribuție. Trebuie să depășească tensiunea maximă de funcționare la instalare. |
| Curent nominal de rupere în scurtcircuit (Isc) | Curentul de defect maxim pe care întrerupătorul îl poate întrerupe în mod fiabil. Trebuie să depășească curentul de defecțiune potențial al sistemului. |
| Rezistenta de scurta durata nominala (Icw) | Curentul maxim de comutație poate dura un timp definit (1 s sau 3 s) fără deteriorare structurală. |
| Curent normal nominal (Ir) | Curent de sarcină continuu maxim în limitele termice, cu marjă de creștere a sarcinii. |
| Niveluri de izolare (LIWV / SIWV) | Rezistenta la impulsuri de fulger și tensiuni de rezistență la impulsuri de comutare. Trebuie să se coordoneze cu protecția la supratensiune. |
| Clasificarea arcului intern (IAC) | Categoriile IEC 62271-200 (A, B, AB) definesc limitarea sigură a defectelor de arc intern. |
| Pierderea continuității serviciului (LSC) | Categoriile IEC 62271-200 LSC1/LSC2/LSC2B definesc dacă locașurile adiacente rămân alimentate în timpul întreținerii. |
Tabelul 10 — Parametrii tehnici critici ai aparatului de comutare
| Standard | Corp | Domeniul de aplicare |
| IEC 62271-1 | IEC | Specificații comune pentru aparatele de comutare și control HV - toate clasele de tensiune. |
| IEC 62271-100 | IEC | Întrerupătoare de curent alternativ – standard primar MT/HV CB. |
| IEC 62271-200 | IEC | Aparatură de comutație cu carcasă metalică AC pentru 1 kV–52 kV — ansambluri MT. |
| IEC 62271-203 | IEC | Aparatură de comutație cu carcasă metalică (GIS) izolată cu gaz pentru >52 kV — GIS de transmisie. |
| IEC 61439-1 / -2 | IEC | Ansambluri de comutație JT — verificarea proiectării și testarea de rutină. |
| Seria ANSI/IEEE C37 | IEEE | Acoperă întrerupătoarele AC HV (C37.04/06/09), aparatura MT (C37.20), testare. |
| GB/T 3906 | SAC | Standard chinezesc pentru 3,6–40,5 kV aparate de comutare cu carcasă metalică. Echivalent cu IEC 62271-200. |
| Seria IEC 60947 | IEC | Aparatură de comutație și control JT — standarde de dispozitiv pentru întrerupătoare, deconectatoare, contactoare. |
Tabelul 11 — Standarde internaționale cheie pentru aparatura de comutare
| Pas | Activitate | Întrebări cheie și rezultate |
| 1 | Analiza Sistemului | Efectuați/revizuiți analiza de scurtcircuit. Determinați curentul maxim de defect posibil în fiecare locație. |
| 2 | Definiție sarcină și tensiune | Definiți curentul normal nominal, tensiunea sistemului, reglarea tensiunii, cerințele OLTC, dacă este cazul. |
| 3 | Selectia tehnologiei | Selectați clasa de tensiune (LV/MV/HV), mediu de întrerupere (vid/SF₆/aer), tipul carcasei (AIS/GIS/inchis metalic), configurația interioară/exterioră. |
| 4 | Definirea standardelor | Identificați standardele aplicabile, specificați certificările necesare (IEC, ANSI, CE, CCC, DNV etc.) în RFQ. |
| 5 | Coordonarea protecției | Definiți funcțiile releului, coordonarea timp-curent, protocolul de comunicație (IEC 61850, Modbus, DNP3), cerințele IAC/LSC. |
| 6 | Conditii site | Definiți temperatura, altitudinea, umiditatea, poluarea, zona seismică, instalația interioară/exterioră. Determinați derating și specificațiile carcasei. |
| 7 | RFQ și evaluare | Emite specificația tehnică. Evaluați ofertele: conformitate, teste de tip, livrare, suport, TCO. |
Tabelul 12 — Specificațiile aparatului de comutare în șapte etape și procesul de achiziție
| Alegeți aparatul de comutare MT izolat în vid/solid atunci când... | Alegeți SF₆ GIS când... |
| SF₆ interzis sau reglementat; pentru viitor, cu risc scăzut pentru mediu; MV ≤ 40,5 kV; întreținere redusă; preferinta de interior | Suprafața amplasamentului este sever constrânsă; tensiune >40,5 kV; mediu exterior foarte poluat; interval de întreținere extins; performanță închisă ermetic |
Tabelul 13 — Ghid de selecție a tehnologiei: Vacuum/SI vs SF₆ GIS
💡 INFORMAȚII CHEIE
Analiza TCO: Peste o durată de viață de 20 de ani, costurile totale de întreținere și de sfârșit de viață ale aparatului de comutație SF₆ MV depășesc alternativele izolate în vid/solid cu 15-25% (inclusiv recuperarea SF₆). Cuantificarea acestui lucru înainte de angajament este recomandată cu tărie.
Lugao Power Co., Ltd.este un producător de specialitate lider din China de aparate electrice de comutare, transformatoare de putere și substații de transformare tip cutie. Având un accent dedicat echipamentelor de distribuție a energiei, Lugao a dezvoltat o expertiză profundă în inginerie pe întreaga gamă de tensiuni - de la aparate de distribuție de joasă tensiune până la dulapuri metalice de înaltă tensiune - care deservesc utilități, contractori EPC, operatori industriali și dezvoltatori de proiecte de energie regenerabilă de pe piețele globale.
Aprovizionarea directă din fabrică, combinată cu capacitatea OEM puternică, conformitatea cu mai multe standarde și o echipă de asistență tehnică foarte receptivă, fac din Lugao un partener de aprovizionare preferat pentru proiecte internaționale care necesită calitate, conformitate și prețuri competitive.

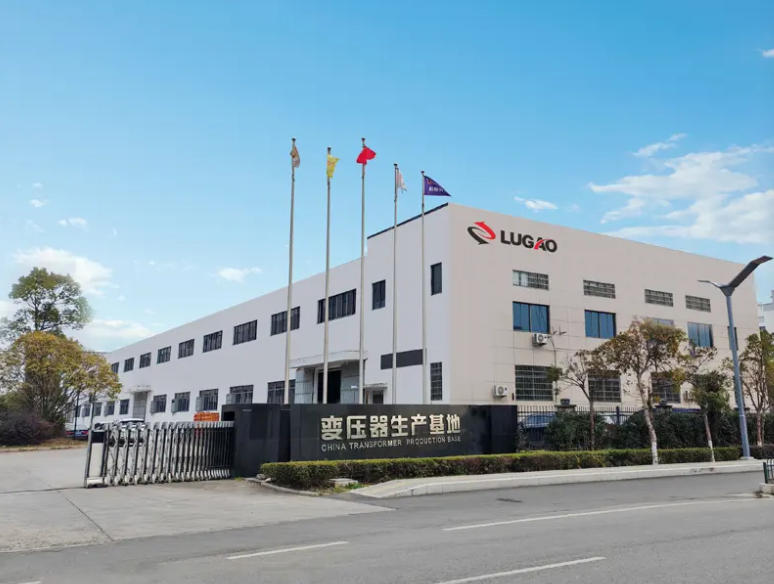

Figura 4 — Unitatea de producție Lugao Power Co., Ltd
| Produs | Gama de tensiune / curent | Standarde | Certificari |

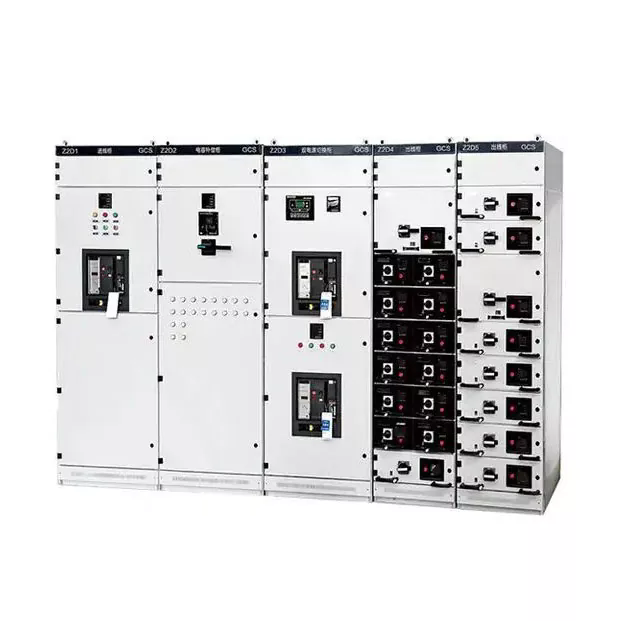

| Placă principală de distribuție LV (MDB) | Până la 1.000 V / până la 6.300 A | IEC 61439-1/-2, GB | CE, ISO, CCC |
| Centrul de control al motoarelor LV (MCC) | Până la 1.000 V / până la 4.000 A | IEC 61439-4, IEC 60947 | CE, ISO, CCC |

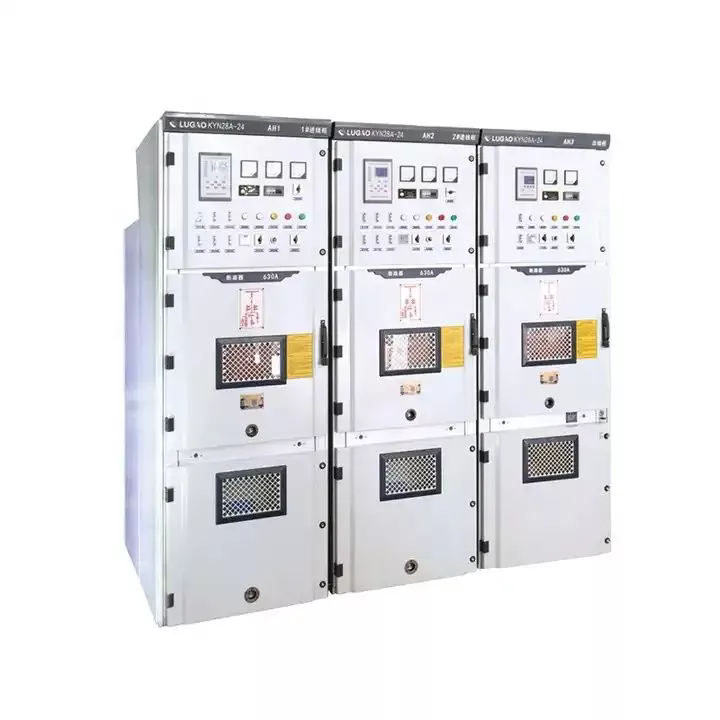

| MV Aparatură de comutare cu carcasă metalică | 3,6 kV – 40,5 kV / până la 4.000 A | IEC 62271-200, GB/T 3906 | CE, ISO, CCC, Testate de tip |
| Unitate principală Ring (RMU) | 12 kV – 40,5 kV | IEC 62271-200, IEC 62271-1 | CE, ISO, CCC, Testate de tip |
| Dulap metalic complet izolat | 12 kV – 40,5 kV / până la 4.000 A | IEC 62271-200 | CE, ISO, testat de tip |
| Aparatură HV | 3.600 V – 40.500 V / până la 4.000 A, 50 kA | IEC 62271-100/-1, ANSI C37 | CE, ISO, CCC, Testate de tip |
| Aparatură personalizată / OEM | Conform specificațiilor clientului | IEC / ANSI / GB / BS (per proiect) | Conform cerințelor proiectului |
Tabelul 14 — Portofoliul de produse Lugao Power Switchgear
Operațiunile de producție și inginerie ale Lugao Power sunt certificate conform ISO 9001, cu un sistem de management al calității (QMS) care acoperă toate fazele de realizare a produsului - de la inspecția materialului primit până la controlul procesului de fabricație, testarea produsului finit și asistența post-livrare. QMS include proceduri controlate pentru revizuirea proiectării, calificarea furnizorilor, managementul echipamentelor de testare calibrate, procesarea neconformității și acțiunile corective.
Testarea de tip – efectuată pe unități prototip la laboratoare terțe de testare de înaltă tensiune acreditate – verifică dacă proiectarea îndeplinește toate cerințele de performanță specificate. Liniile de produse standard Lugao sunt testate de tip în conformitate cu standardele IEC și GB aplicabile. Rapoartele de testare de tip de la laboratoare recunoscute (inclusiv KEMA, TÜV Rheinland, SGS, CPRI și CEPRI) sunt disponibile pentru examinare ca parte a pachetului de documentație de precalificare.
Testele de tip pentru aparatele de comutare MT (IEC 62271-200) includ:
| Test de rutină | Standard / Criterii de acceptare |
| Rezistenta la frecventa de putere | Tensiune aplicată la nivelul nominal de izolație timp de 1 minut - fără fulgerare sau descărcare perturbatoare |
| Rezistenta de izolare | Test Megger la 2,5 kV sau 5 kV DC; rezultat comparativ cu valoarea inițială și cu pragul minim de acceptare |
| Test de funcționare mecanică | Mecanisme de acționare a întrerupătorului și a deconectatorului ciclate; timpii de funcționare și călătoria măsurate |
| Verificarea interblocării | Toate dispozitivele de blocare de siguranță (mecanice și electrice) au fost verificate pentru a preveni secvențele de comutare incorecte |
| Test funcțional al releului de protecție | Toate funcțiile de protecție configurate au fost testate împotriva setărilor releului; timpii de călătorie verificați conform specificațiilor |
| Verificarea cablajului și a circuitului de control | Toate continuitatea, polaritatea și izolația cablajelor de control și secundare au fost verificate în raport cu desenele aprobate |
| Inspecție vizuală și dimensională | Toate componentele, etichetarea, marcajele barelor colectoare și conexiunile au fost verificate în funcție de desenele de fabricație aprobate |
Tabelul 15 — Programul de testare de rutină Lugao Power pentru aparatele de comutare
ANGAJAMENT DE CALITATE
Fiecare livrare de aparate de comutare Lugao Power este însoțită de un pachet complet de documentație tehnică: raport de testare de rutină cu toate valorile măsurate și criteriile de acceptare, referințe ale certificatelor de testare de tip, certificate de material, înregistrări de calibrare pentru echipamente de testare, înregistrări de inspecție dimensională și desene așa cum sunt construite. La cerere, pot fi aranjate inspecții terțe și FAT asistate.
