Ce aparat de comutare de înaltă tensiune este potrivit pentru o distribuție a energiei mai sigură și mai stabilă?

De ce contează atât de mult alegerea aparatelor de comutare de înaltă tensiune?

Într-un sistem de distribuție de înaltă tensiune, o decizie slabă poate influența întreaga rețea electrică. Un dulap care arată acceptabil pe o foaie de cotație poate crea în continuare probleme dacă capacitatea sa de rupere nu este potrivită corect, dacă aranjamentul alimentatorului este incomod, dacă sistemul de izolație este nepotrivit pentru mediul șantierului sau dacă furnizorul nu poate furniza desene clare și documente de testare.

Cumpărătorii vin adesea laAparatură de înaltă tensiunecu o cerere simplă: au nevoie de echipamente care pot controla, proteja și izola circuitele electrice în siguranță. Cerința reală, însă, este de obicei mai complexă. O fabrică de oțel are nevoie de echipamente care să poată face față sarcinilor solicitante. Un proiect de substație necesită o coordonare stabilă a protecției. Un complex comercial poate interesa aspectul compact și operarea ușoară. Un proiect de energie regenerabilă poate necesita o conexiune fiabilă la rețea și o extindere viitoare. O instalație minieră sau petrochimică poate avea nevoie de o rezistență mai puternică a mediului și o funcționare mai sigură în condiții dure.

Acesta este motivul pentru care procesul de selecție nu ar trebui să înceapă cu „Care model este cel mai ieftin?” Ar trebui să înceapă cu „Care configurație va menține sistemul în siguranță, stabil, întreținut și potrivit pentru site-ul de mai mulți ani?” Această întrebare îl protejează pe cumpărător de costurile ascunse. De asemenea, ajută inginerii și echipele de achiziții să vorbească aceeași limbă atunci când examinează propunerile tehnice.

Ce probleme le rezolvă aparatele de comutare de înaltă tensiune?

Un proiectat corespunzătorAparatură de înaltă tensiunesistemul ajută la gestionarea mai multor riscuri grave în distribuția de energie. Nu pur și simplu pornește și oprește alimentarea. Separă secțiunile defecte, sprijină întreținerea în siguranță, protejează echipamentele conectate și ajută operatorii să controleze rețeaua electrică cu mai multă încredere.

• Izolare greșită:Când apare un scurtcircuit sau o stare anormală, aparatul de comutare trebuie să ajute la izolarea rapidă și în siguranță a circuitului afectat.
• Siguranta personalului:Sistemele de interblocare, funcțiile de împământare, indicarea în timp real și designul carcasei ajută la reducerea erorilor operaționale.
• Protecția echipamentului:Transformatoarele, cablurile, motoarele, condensatoarele și echipamentele de distribuție din aval au nevoie de protecție coordonată.
• Continuitatea sistemului:O aranjare bine planificată a dulapului poate reduce aria de întrerupere și poate sprijini o programare mai ușoară a întreținerii.
• Managementul spațiului:Aparatele de distribuție compacte sau modulare pot ajuta proiectele în care spațiul încăperii electrice este limitat.
• Standardizarea proiectului:Desenele clare, componentele testate și designul repetabil al cabinetului facilitează instalarea și extinderea viitoare.

Pentru cumpărători, aceste beneficii se traduc în mai puține opriri neașteptate, mai puține preocupări legate de siguranță și mai puțină confuzie în timpul instalării. Pentru antreprenori, valoarea este și practică: atunci când echipamentul sosește cu documentație corectă, cablaj etichetat, ambalare adecvată și o configurație clară, echipa de șantier petrece mai puțin timp rezolvând problemele evitabile.

Ce tip de aparate de comutare de înaltă tensiune se potrivește diferitelor condiții de proiect?

Nu există un singur tip cel mai bun pentru fiecare proiect. DreaptaAparatură de înaltă tensiunedepinde de nivelul de tensiune, spațiul disponibil, mediul amplasamentului, obiceiurile de operare, bugetul, capacitatea de întreținere și standardele proiectului. O greșeală comună este alegerea unui cabinet doar pentru că l-a folosit un alt proiect. Sistemele electrice pot arăta similar pe hârtie, dar condițiile și prioritățile de operare ale acestora pot fi foarte diferite.

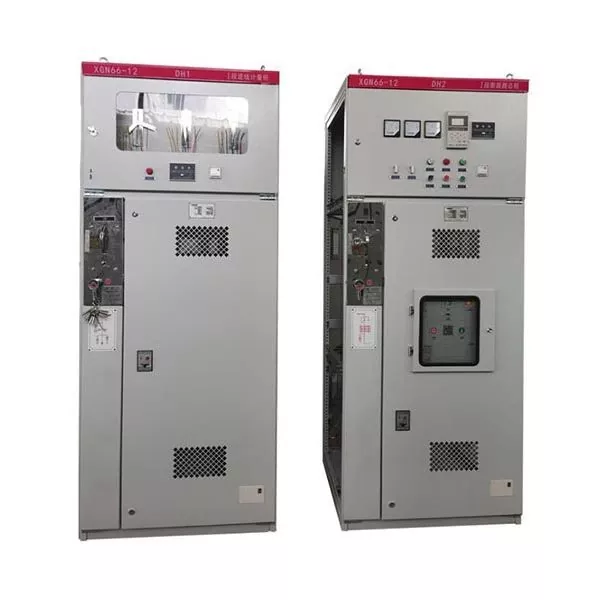

Aparatură de distribuție izolată cu aereste adesea selectat atunci când proiectul are suficient spațiu de instalare și cumpărătorul dorește o structură care este relativ simplă de inspectat și întreținut. Poate fi potrivit pentru multe aplicații industriale și utilitare în care condițiile de mediu sunt gestionabile și sunt disponibile echipe de întreținere.

Aparatură de distribuție izolată cu gazeste adesea luată în considerare atunci când spațiul este limitat sau când mediul este umed, poluat, de coastă, prăfuit sau provocator în alt mod. Designul său etanș poate suporta amenajări compacte și poate reduce expunerea la condițiile externe. Pentru substațiile urbane, instalațiile subterane și proiectele de înaltă fiabilitate, acest lucru poate fi un avantaj puternic.

Aparatul de comutare întrerupător de circuit în videste apreciat pe scară largă pentru performanța de întrerupere fiabilă și cerințele mai mici de întreținere de rutină în comparație cu unele tehnologii mai vechi. Este utilizat în mod obișnuit în proiectele de distribuție de medie și înaltă tensiune în care fiabilitatea comutării este o preocupare majoră.

Soluții izolate cu SF6sunt de obicei asociate cu compactitatea și performanța puternică de izolare. Cumpărătorii ar trebui să ia în considerare, de asemenea, manipularea gazului, monitorizarea, calitatea etanșării și cerințele locale de mediu atunci când evaluează această opțiune.

Aparatură detașabilă închisă cu metal sau blindatpoate fi atractiv atunci când separarea de siguranță, structura modulară și accesul la întreținere sunt importante. Designul detașabil poate ajuta tehnicienii să inspecteze sau să înlocuiască componentele mai convenabil, în funcție de configurația proiectului.

Ce ar trebui să verifice cumpărătorii înainte de a plasa o comandă?

Cel mai sigur proces de cumpărare este construit în jurul confirmării tehnice, nu a presupunerilor. Înainte de a plasa o comandă pentruAparatură de înaltă tensiune, cumpărătorii ar trebui să colecteze suficiente informații despre proiect pentru a evita echipamentele nepotrivite. Un furnizor profesionist poate ajuta la revizuirea acestor detalii, dar cumpărătorul ar trebui totuși să înțeleagă ce contează.

1. Tensiunea nominală și tensiunea sistemului:Dulapul trebuie să se potrivească cu sistemul electric și cu standardele de proiect aplicabile.
2. Curent nominal:Cerințele de curent continuu trebuie confirmate în funcție de cererea de sarcină și de extinderea viitoare.
3. Capacitatea de rupere la scurtcircuit:Acesta trebuie să se potrivească cu nivelul de defecțiune al sistemului. Subestimarea acestui punct poate crea un risc serios de siguranță.
4. Aranjament alimentator de intrare și de ieșire:Numărul de alimentatoare, direcția de intrare a cablurilor, aranjarea barelor colectoare și spațiul rezervat trebuie să fie clare.
5. Schema de protectie si control:Tipul releului, măsurarea, interfața de comunicație, compatibilitatea SCADA și logica de control ar trebui revizuite din timp.
6. Mediu de instalare:Altitudinea, temperatura, umiditatea, praful, ceața sărată, cerințele seismice și amplasarea în interior sau în exterior pot afecta designul.
7. Metoda de operare:Nevoile de monitorizare manuală, motorizată, locală, la distanță sau inteligentă trebuie confirmate înainte de producție.
8. Testare și documentare:Rapoartele de rutină ale testelor, desenele, manualele, certificatele și detaliile de ambalare ar trebui să facă parte din conversația proiectului.

Tabel de comparație pentru selecția aparatului de comutare de înaltă tensiune

Cum poate planificarea întreținerii să reducă riscul pe termen lung?

Chiar și bine făcuteAparatură de înaltă tensiuneare nevoie de un plan de întreținere. Scopul nu este de a deschide dulapuri inutil, ci de a menține echipamentul într-o stare cunoscută și fiabilă. Planificarea întreținerii trebuie să ia în considerare condițiile amplasamentului, frecvența de comutare, vârsta echipamentului, îndrumările producătorului și importanța sarcinii conectate.

Punctele obișnuite de inspecție includ curățenia cabinetului, starea izolației, etanșeitatea conexiunii barelor colectoare, mișcarea mecanismului de operare, continuitatea legăturii la pământ, starea releului, starea cablajului secundar, funcția de interblocare, uzura contactelor și semnele de supraîncălzire. În mediile umede, controlul condensului și funcția de încălzire pot deveni deosebit de importante. În locurile industriale cu praf, verificările de curățare și etanșare pot preveni problemele de izolație.

Multe eșecuri nu sunt mistere bruște. Ele încep ca semne mici: o conexiune slăbită, temperatură anormală, izolație învechită, lubrifiere slabă, cablare secundară deteriorată sau ușa dulapului care nu se închide corect. Atunci când echipele de întreținere înregistrează aceste detalii și acționează din timp, ele reduc șansa de opriri de urgență.

• Păstrați evidențele operaționale și jurnalele de întreținere consecvente.
• Verificați creșterea temperaturii și mirosul anormal după operarea la sarcină grea.
• Verificați piesele mecanice pentru o mișcare lină și o poziționare corectă.
• Confirmați că dispozitivele de blocare și împământare funcționează conform prevederilor.
• Curățați cu atenție suprafețele de izolare conform procedurilor sigure.
• Examinați setările releului atunci când încărcarea sistemului sau structura rețelei se modifică.

Ce face mai ușor de lucrat cu un furnizor?

Un furnizor bun face mai mult decât să livreze un dulap. PentruAparatură de înaltă tensiune, furnizorul ar trebui să ajute cumpărătorii să confirme detaliile tehnice, să evite erorile de configurare și să înțeleagă dacă o soluție propusă se potrivește condițiilor reale ale proiectului. Acest lucru este deosebit de important pentru proiectele de peste mări în care comunicarea, documentarea, ambalarea și asistența post-vânzare pot influența rezultatul final.

Lugao Power Co., Ltdproduce echipamente de energie electrică pentru proiecte de distribuție și poate sprijini discuțiile despre configurația aparatului de comutare, structura cabinetului, alegerea izolației, desene și cerințe tehnice. Pentru cumpărătorii care nu sunt siguri dacă să aleagă AIS, GIS, SF6, dulapuri pentru întrerupătoare de circuit în vid sau soluții cu carcasă metalică, comunicarea timpurie a ingineriei poate ajuta la limitarea deciziei.

Un furnizor practic ar trebui să fie capabil să ofere mai multe tipuri de asistență:

• Revizuirea tensiunii, curentului, cantității de alimentare și cerințelor de protecție a proiectului.
• Aranjare personalizată a dulapului, bazată pe aspectul site-ului și nevoile aplicației.
• Desenele tehnice clare și documentația produsului înainte de confirmarea producției.
• Testare de rutină și inspecție de calitate înainte de expediere.
• Ambalaje de export potrivite pentru transportul pe distanțe lungi.
• Asistență de comunicare pentru instalare, punere în funcțiune și întrebări ulterioare de întreținere.

Echipele de achiziții ar trebui, de asemenea, să acorde atenție capacității de răspuns. Dacă un furnizor nu poate răspunde la întrebări importante înainte de comandă, proiectul se poate confrunta cu mai multă incertitudine după comandă. Comunicarea bună nu este decor; face parte din controlul riscurilor.

Întrebări frecvente despre aparatura de înaltă tensiune
