Braţored Aparatură de comutație închisă din metal AC demontabiljoacă un rol critic în sistemele de distribuție a energiei de medie tensiune. Conceput pentru siguranță, flexibilitate și eficiență operațională, această soluție avansată de comutație dispune de compartimente separate, întrerupătoare de circuit detașabile și protecție robustă rezistentă la arc. În acest ghid cuprinzător, explorăm structura, parametrii tehnici, scenariile de aplicare, avantajele, cerințele de instalare, strategiile de întreținere și liniile directoare de selecție. Acest articol subliniază, de asemenea, cumLugao Poweroferă sisteme de comutație fiabile, conforme cu standardele, adaptate nevoilor industriale și de utilitate globale.

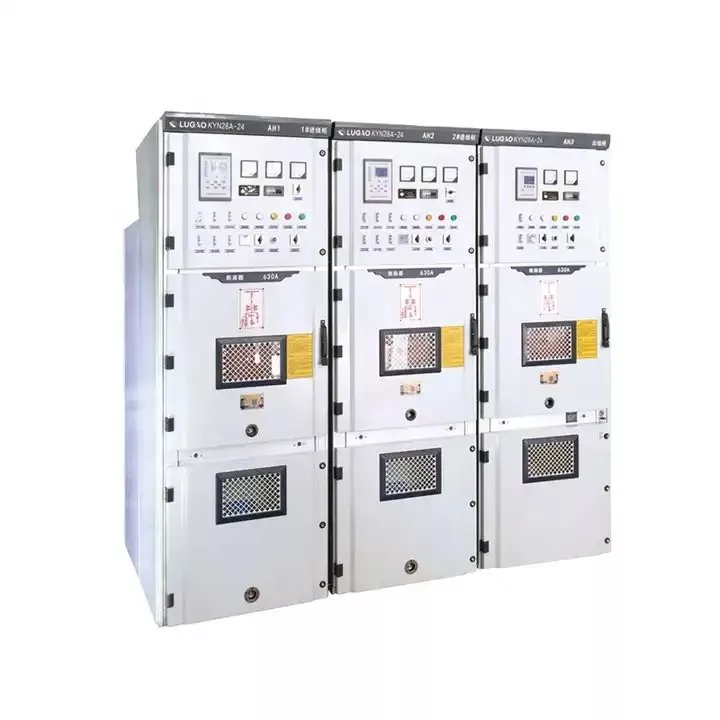

Braţoured Removable AC Metal Enclosed Switchgear este un tip de sistem de comutație de medie tensiune proiectat cu o structură complet placată cu metal și unități funcționale detașabile (detașabile). Este utilizat în mod obișnuit în sistemele de alimentare cu curent alternativ de 3,6 kV–40,5 kV pentru recepția, distribuirea, controlul și protejarea energiei electrice.
Structura „blindată” înseamnă că compartimentele interne sunt separate prin pereții metalice împământate, oferind o siguranță sporită și prevenind propagarea defecțiunilor. Caracteristica „detașabilă” sau „retrasabilă” se referă la unitatea de întrerupător care poate fi mutată în siguranță între pozițiile de service, testare și deconectare.
Cu cerințele tot mai mari de siguranță electrică, continuitate operațională și management inteligent al rețelei, sistemele tradiționale de comutație de tip deschis nu mai sunt suficiente. Substațiile și instalațiile industriale moderne necesită:
Aparatul de comutare cu carcasă metalică detașabilă blindată răspunde acestor cerințe prin integrarea sistemelor de interblocare mecanică, izolație cu placare metalică și întrerupătoare detașabile.
Un panou standard de aparate de comutare blindate este format din mai multe compartimente izolate:
| Compartiment | Funcţie |
|---|---|
| Compartiment pentru bare colectoare | Adăpostește barele principale și barele de ramură |
| Compartimentul întreruptoarelor | Conține întrerupător de circuit de vid retractabil |
| Compartiment pentru cabluri | Conexiune pentru cabluri de intrare/ieșire |
| Compartiment de control | Relee de protectie, contoare, dispozitive de control |
Acest design permite întreținerea în siguranță fără oprirea completă a sistemului.
Mecanismele multiple de blocare previn operațiunile nesigure, cum ar fi:
Parametrii tehnici tipici includ:
| Parametru | Valoare tipică |
|---|---|
| Tensiune nominală | 3,6 kV – 40,5 kV |
| Curent nominal | 630A – 3150A |
| Curent nominal de rupere de scurtcircuit | 20kA – 40kA |
| Nivel de protecție | IP4X (carcasă) |
| Standarde | IEC 62271-200 / GB/T 3906 |
Conformitatea cu standardele internaționale asigură siguranța, coordonarea izolației și limitarea defectelor arcului electric.
Tehnologia întrerupătoarelor în vid oferă:
Designul modular al panoului permite extinderea ușoară a sistemului pentru creșterea sarcinii viitoare.
În medii cu sarcină mare și cu curent de defect mare, aparatul de comutare detașabil blindat îmbunătățește semnificativ stabilitatea sistemului.
Întreținerea corespunzătoare poate prelungi durata de viață peste 20-30 de ani în condiții normale de funcționare.
Selectarea corectă a tabloului de comutație închis de metal AC blindat detașabil necesită evaluarea:
Lugao Poweroferă soluții de inginerie personalizate bazate pe specificațiile proiectului, asigurând conformitatea cu standardele IEC și cerințele specifice clientului.
Aparatul de comutație placat cu metal are partiții metalice complet împământate între toate compartimentele, în timp ce aparatura de comutare generală închisă cu metal poate să nu aibă o izolare completă.
Tipurile demontabile permit o întreținere mai rapidă și reduc timpul de nefuncționare, îmbunătățind eficiența operațională.
Pentru infrastructura critică și mediile cu scurtcircuit ridicat, structurile rezistente la arc sporesc semnificativ siguranța personalului.
Cu o întreținere adecvată, durata de viață depășește de obicei 20 de ani.
Braţoured Removable AC Metal Enclosed Switchgear reprezintă evoluția sistemelor de distribuție de medie tensiune. Construcția sa blindată, designul întreruptorului retractabil, mecanismele avansate de interblocare și conformitatea cu standardele internaționale îl fac o alegere fiabilă și sigură pentru substațiile moderne și sistemele de alimentare industriale.
Pe măsură ce infrastructura energetică globală devine mai complexă și cerințele de fiabilitate continuă să crească, selectarea unui producător de încredere este esențială.Lugao Powerse angajează să furnizeze soluții de comutație de înaltă performanță, conforme cu standardele, adaptate nevoilor diverselor proiecte din întreaga lume.
