Această carte albă prezintă o analiză cuprinzătoare a industriei globale a transformatoarelor de putere, cu o examinare concentrată a celor două categorii dominante de tehnologie: transformatoare de tip uscat și transformatoare immerse în ulei. Acesta explorează principiile de inginerie, segmentarea aplicațiilor, cadrele de reglementare internaționale, economia ciclului de viață și dinamica pieței emergente. Documentul subliniază, de asemenea, modul în care Lugao Power Co., Ltd., un producător specializat din China, abordează cerințele pieței contemporane prin excelență în inginerie, sisteme de calitate stricte și capacități de personalizare agilă.
Transformatoarele de putere sunt infrastructura de bază a rețelelor electrice moderne. Pe măsură ce cererea globală de energie electrică crește, determinată de urbanizare, expansiune industrială și integrarea surselor de energie regenerabilă, cererea de tehnologie avansată, fiabilă și eficientă a transformatoarelor devine din ce în ce mai critică. Această lucrare este destinată inginerilor, specialiștilor în achiziții, dezvoltatorilor de proiecte, investitorilor în infrastructură și factorilor de decizie în domeniul energiei.
1.1 Definiție și funcție de bază
A transformator de putereeste un dispozitiv electromagnetic care transferă energie electrică între două sau mai multe circuite prin principiul inducției electromagnetice. Scopul său principal este de a converti energia electrică de la un nivel de tensiune la altul - fie creșterea tensiunii pentru transmisia de înaltă tensiune pe distanțe lungi, fie reducerea tensiunii pentru distribuție sigură către consumatorii industriali, comerciali și rezidențiali.
Spre deosebire de generatoare sau motoare, transformatoarele nu conțin piese mobile în funcția lor principală, ceea ce le face dispozitive inerent fiabile, de lungă durată și cu întreținere redusă. Ecuația fundamentală care guvernează funcționarea transformatorului este:
V1 / V2 = N1 / N2 = I2 / I1
Unde V reprezintă tensiunea, N reprezintă numărul de spire din bobinele primare (1) și secundare (2), iar I reprezintă curentul. Această relație elegantă permite proiectarea precisă a rapoartelor de transformare a tensiunii într-o gamă largă de puteri nominale.
1.2 Context istoric
Invenția transformatorului practic în anii 1880 de către William Stanley, Nikola Tesla și alții a fost esențială în activarea sistemelor de alimentare cu curent alternativ (AC). Primul transformator de putere trifazat comercial a fost implementat în anii 1890, deblocând posibilitatea de a transmite electricitate pe distanțe lungi la tensiune înaltă și curent scăzut - reducând dramatic pierderile rezistive. De atunci, tehnologia transformatoarelor a evoluat prin progresele științei materialelor, îmbunătățirea izolației, monitorizarea digitală și optimizarea eficienței energetice.
1.3 Rolul în infrastructura energetică modernă
Astăzi, transformatoarele de putere formează coloana vertebrală a fiecărui sistem de livrare a energiei. De la transformatoarele mari pentru generatoare (GSU) de la centralele electrice până la transformatoarele de distribuție care deservesc cartierele rezidențiale, transformatoarele se găsesc la fiecare nod al rețelei electrice. Substațiile de utilități conțin de obicei mai multe transformatoare mari de putere care gestionează zeci sau sute de megavolți-amperi (MVA) de capacitate.
Facilitățile industriale, complexele comerciale, centrele de date, sistemele de tranzit, platformele offshore și instalațiile de energie regenerabilă depind toate de soluții de transformare fiabile. Alegerea tipului de transformator, a capacității, a metodei de răcire, a clasei de izolație și a accesoriilor este o decizie tehnică care afectează direct fiabilitatea rețelei, siguranța, eficiența energetică și costul de funcționare pe termen lung.
2.1 Dimensiunea pieței și traiectoria de creștere
Piața globală a transformatoarelor de putere a demonstrat o creștere constantă în ultimul deceniu și continuă să se extindă. Condusă de înlocuirea îmbătrânirii infrastructurii rețelei, electrificarea rapidă în economiile emergente, integrarea energiei regenerabile și modernizarea rețelei inteligente, piața reprezintă unul dintre cele mai semnificative din punct de vedere strategic segmente ale industriei echipamentelor electrice.
Măsurile cheie ale pieței includ o rată de creștere anuală compusă (CAGR) de aproximativ 5,5–7% până în 2030, Asia-Pacific reprezentând cea mai mare piață regională, reprezentând peste 45% din cererea globală. China rămâne cea mai mare piață națională unică, atât ca producător, cât și ca consumator de transformatoare de putere.
2.2 Factori cheie ai pieței
2.3 Dinamica pieței regionale
| Regiune | Cotă de piață | Driver de creștere | Tendință cheie |
| Asia-Pacific | ~45% | Urbanizare | Rețea inteligentă |
| America de Nord | ~20% | Modernizarea rețelei | Înlocuire |
| Europa | ~18% | Tranziția energetică | Eoliene offshore |
| Orientul Mijlociu și Africa | ~10% | Electrificare | Unități cu temperatură ridicată |
| America Latină | ~7% | Investiție în utilități | Minerit |
2.4 Peisajul competitiv
Piața globală a transformatoarelor de putere este deservită de o combinație de mari companii multinaționale și producători regionali specializați. Principalii jucători internaționali includ ABB (acum Hitachi Energy), Siemens, GE Grid Solutions, Schneider Electric și Eaton. Cu toate acestea, producători din China, cum ar fi TBEA, China XD Group, CRRC și firme specializate precumLugaoPower Co., Ltd.au câștigat o cotă de piață internațională semnificativă prin prețuri competitive, livrare rapidă și îmbunătățirea standardelor de calitate.
Producătorii din China furnizează acum o parte substanțială din cererea globală de transformatoare, în special în Asia de Sud-Est, Orientul Mijlociu, Africa și America Latină. Producătorii chinezi îndeplinesc din ce în ce mai mult certificările internaționale, inclusiv standardele IEC, CE și ANSI/IEEE, permițând un acces mai larg la piața globală.

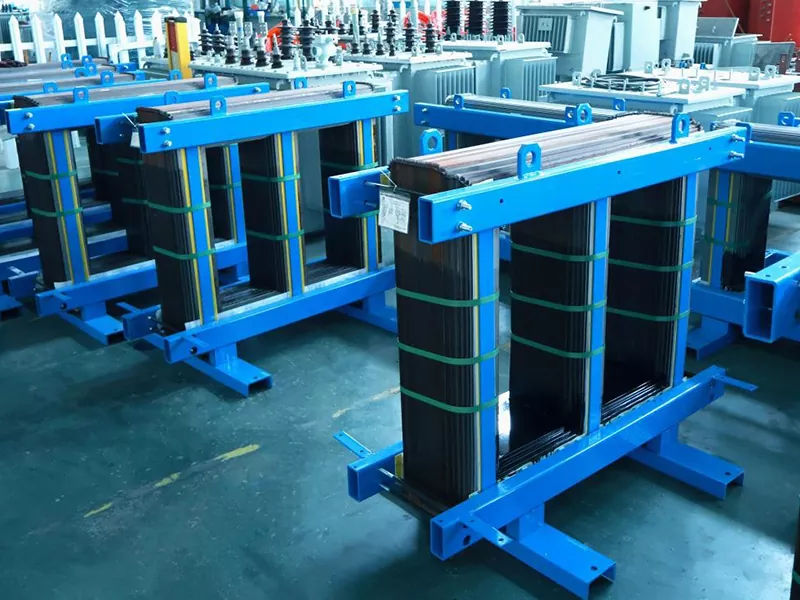

3.1 Proiectarea miezului magnetic
Miezul magnetic este elementul central al oricărui transformator de putere. Oferă o cale de reluctitate scăzută pentru fluxul magnetic care leagă înfășurările primare și secundare. Designul miezului afectează direct pierderile fără sarcină (pierderi de fier), curentul de excitație, zgomotul acustic și stabilitatea mecanică.
Miezurile transformatoarelor moderne sunt construite din laminate din oțel siliciu orientat pe cereale (CRGO) laminate la rece, care sunt tăiate și stivuite cu precizie pentru a minimiza pierderile de curent turbionar. Proiectele avansate pot utiliza aliaje de oțel amorfe, care prezintă histerezis și pierderi de curenți turbionari semnificativ mai mici, în special benefice în transformatoarele de distribuție unde pierderile fără sarcină se acumulează continuu de-a lungul deceniilor de funcționare.
3.2 Proiectarea înfășurării și sisteme de izolare
Înfășurările sunt construite din conductori de cupru sau aluminiu fără oxigen, formați în bobine care sunt înfășurate cu precizie pentru a obține raportul de spire, densitatea de curent și impedanța necesare. Înfășurările de înaltă tensiune folosesc în general configurații de înfășurare în strat sau disc, în timp ce înfășurările de joasă tensiune folosesc adesea construcții din folie sau elicoidale.
Sistemele de izolație variază în funcție de tipul de transformator. Transformatoarele cu scufundare în ulei se bazează pe hârtie impregnată cu ulei (hârtie kraft sau hârtie îmbunătățită termic) ca izolație solidă primară, completată de bariere din carton presat și ulei mineral ca lichid de răcire și dielectric. Transformatoarele de tip uscat utilizează rășină turnată (epoxi) sau sisteme de izolare armate cu fibră de sticlă, care oferă o rezistență excelentă la umiditate, praf și contaminare, fără dielectrici lichidi.
3.3 Răcirea și managementul termic
Managementul termic este unul dintre cele mai critice aspecte ale proiectării transformatorului. Temperatura excesivă accelerează îmbătrânirea izolației, crește pierderile și, în cele din urmă, reduce durata de viață a transformatorului. Transformatoarele sunt clasificate după metoda lor de răcire folosind desemnările standard ONAN/ONAF/OFAF pentru tipul de ulei și desemnările AN/AF pentru unitățile de tip uscat.
| Cod de răcire | Descriere |
| ONAN | Ulei Natural Aer Natural |
| ONAF | Ulei natural aer fortat |
| OFAF | Aer forțat cu petrol |
| UN | Aer natural |
| AF | Forțat aerian |
3.4 Capacitate de rezistență la scurtcircuit
Transformatoarele de putere trebuie să supraviețuiască forțelor electromagnetice enorme generate în timpul evenimentelor de scurtcircuit în rețeaua electrică conectată. Curenții de scurtcircuit potențiali pot atinge de 20-25 de ori curentul nominal, producând forțe proporționale cu pătratul curentului. Designul mecanic robust – inclusiv înfășurările contravântuite, controlul strâns al geometriei înfășurării și ingineria cadrului structural – este esențial pentru a asigura capacitatea de rezistență.
Testarea la scurtcircuit conform standardelor IEC 60076-5 sau IEEE C57.12 validează integritatea mecanică și termică a transformatorului în condiții de defecțiune. Această testare reprezintă una dintre cele mai exigente cerințe de calificare din industria echipamentelor electrice.

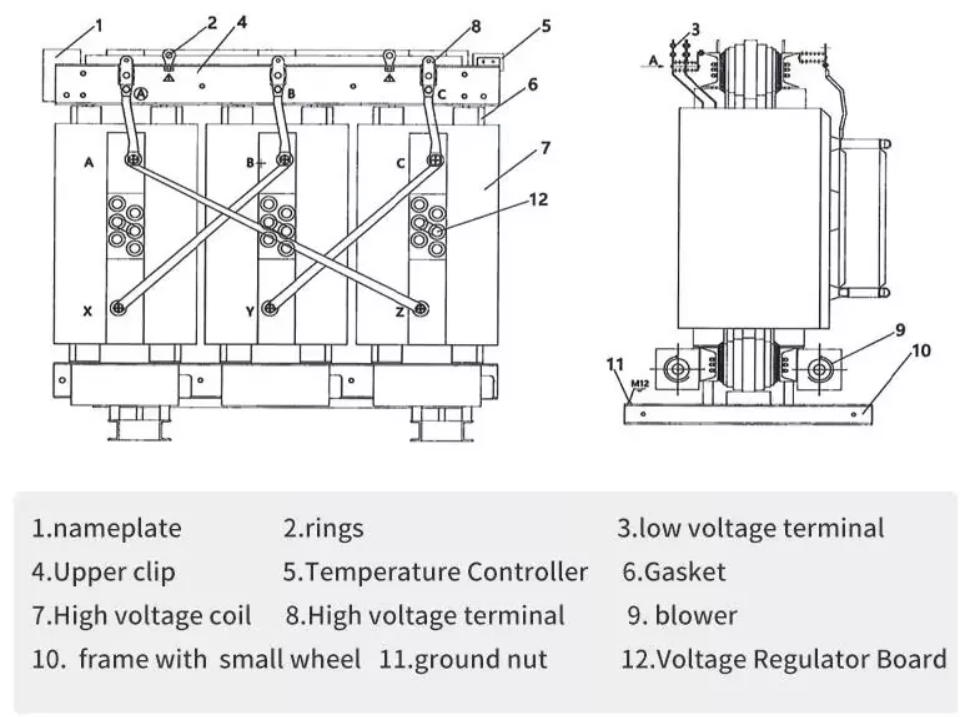

Transformatoarele de tip uscat folosesc materiale de izolare cu aer și solide - în primul rând rășini epoxidice sau sisteme armate cu fibră de sticlă - în loc de dielectrice lichide. Înfășurările sunt fie turnate în rășină epoxidice (rășină turnată tip uscat, sau CRT) fie înfășurate cu conductori înveliți în fibră de sticlă și impregnați sub vid (VPI) cu rășină sau lac. Transformatoarele de tip uscat din rășină turnată, cea mai comună variantă modernă, încapsulează complet înfășurările într-un amestec de rășină epoxidică și umplutură minerală, de obicei în condiții de turnare în vid pentru a elimina golurile. Rezultatul este un sistem de izolație robust, etanș, cu auto-stingere, care nu necesită lichid de răcire și este în mod inerent rezistent la foc.
Transformatoarele de tip uscat sunt alegerea preferată oriunde proximitatea de oameni sau structuri sensibile face ca funcționarea fără ulei să fie o prioritate. Sectoarele de aplicare majore includ substații urbane din clădirile comerciale și de birouri, spitale și unități de îngrijire medicală, hoteluri și complexe de ospitalitate, gări și sisteme de metrou, fabrici de producție cu cerințe pentru camerele curate, centre de date și facilități de telecomunicații, stații de conversie a energiei regenerabile și sisteme de alimentare pentru nave maritime.
Specificație cheie: transformatoare de tip uscat Lugao
Lugao Power Co., Ltd. produce transformatoare de tip uscat în configurații de rășină turnată (CRT) și impregnate sub presiune (VPI). Evaluările standard acoperă 25 kVA până la 16.000 kVA, cu tensiuni primare de până la 35 kV. Produsele respectă standardele IEC 60076-11, GB/T 10228, CE și CCC. Sunt disponibile clase personalizate de carcase, schimbătoare de robinete, sisteme de monitorizare a temperaturii și actualizări de răcire cu aer forțat.

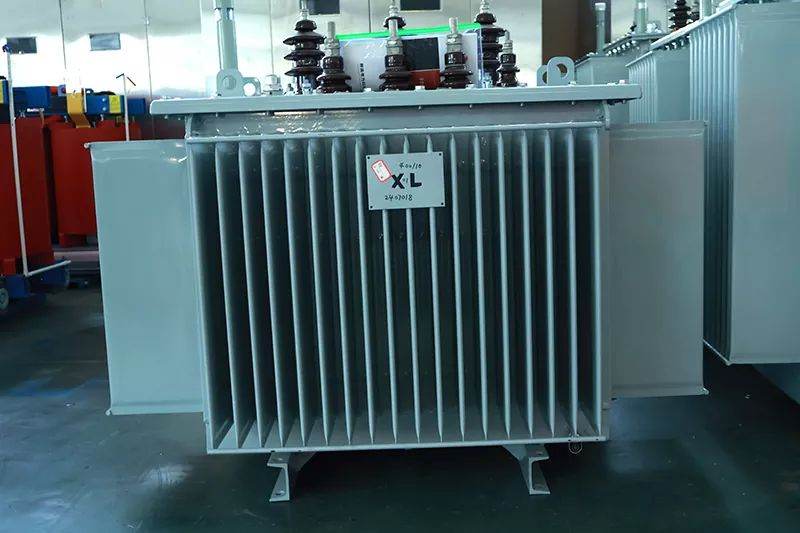

Transformatoarele de putere cu scufundare în ulei utilizează ulei de transformator mineral (sau fluide dielectrice alternative, cum ar fi esterii sintetici sau uleiurile esterice naturale) atât ca mediu de izolație primară, cât și ca agent de răcire principal. Partea activă a transformatorului - care cuprinde miezul și înfășurările - este complet scufundată în acest fluid dielectric într-un rezervor de oțel etanș. Căldura generată de pierderile din miez și înfășurări este condusă către ulei și apoi disipată în aerul înconjurător prin bancurile de radiatoare, pereții ondulați ai rezervorului sau tuburile de răcire.
Combinația dintre transferul de căldură extrem de eficient din ulei și proprietățile dielectrice și izolante superioare ale uleiului mineral permite transformatoarelor imersate în ulei să atingă densități de putere foarte mari, făcându-le tehnologia de alegere pentru aplicații de mare capacitate și instalații exterioare în clasele de tensiune de la distribuție (11–33 kV) până la tensiune foarte înaltă (750 kV și mai sus).
Creșterea conștientizării mediului a stimulat interesul pentru fluidele dielectrice biodegradabile și rezistente la foc pentru transformatoarele immerse în ulei. Fluidele esterice naturale derivate din uleiuri vegetale oferă o biodegradabilitate care depășește 95% și puncte de foc semnificativ mai mari (peste 300°C față de aproximativ 145°C pentru uleiul mineral). Fluidele esterice sintetice oferă avantaje similare cu o performanță mai largă a intervalului de temperatură. Aceste fluide sunt din ce în ce mai specificate pentru transformatoare în apropierea locațiilor sensibile din punct de vedere ecologic, în interiorul clădirilor sau în zonele cu risc ridicat de incendiu.
Transformatoare cu scufundare în uleidomină substațiile de utilități exterioare, punctele de interconectare de înaltă tensiune, alimentarea cu energie industrială, operațiunile miniere, instalațiile de petrol și gaze, centrale hidroelectrice și termice, stații de colectare a energiei regenerabile și stații de conversie de curent continuu de înaltă tensiune (HVDC). Combinația lor de eficiență ridicată, capacitate de supraîncărcare și costuri competitive la cote mari le face standardul global pentru infrastructura de energie electrică la scară largă.
Specificație cheie: Transformatoare immerse în ulei Lugao
Lugao Power Co., Ltd. produce transformatoare immerse în ulei de la 10 kVA la 50 MVA cu tensiuni primare de la 3,3 kV la 110 kV. Produsele includ unități de eficiență standard din seria S11 și S13, precum și variante de miez amorf cu pierderi reduse. Toate unitățile respectă IEC 60076, GB 1094 și standardele internaționale specificate de client. Opțiunile includ OLTC, DETC, integrarea releului de protecție, releu de gaz, monitoare de temperatură și configurații personalizate ale rezervorului.
| Parametru | Tip uscat (CRT) | Imersat în ulei | Factorul de decizie |
| Tensiune maximă | Până la 36 kV | Până la 1100 kV | Tensiune înaltă: uleiul câștigă |
| Evaluare maximă | Până la ~20 MVA | Până la 1.500 MVA | Capacitate mare: petrolul câștigă |
| Siguranța la incendiu | Excelent (F1/F0) | Necesită izolare | În interior: victorii uscate |
| Întreţinere | Foarte scăzut | Moderat (verificări de ulei) | Ușurință: victorii uscate |
| Costul pe MVA | Superior | Mai jos | Buget: petrolul câștigă |
| Risc de mediu | Nici unul | Potenţial de scurgere de petrol | Eco: Dry victorii |
| Nivel de zgomot | 55–70 dB(A) | 45–60 dB(A) | Zone liniștite: petrolul câștigă |
| Capacitate de suprasarcină | Limitat | Excelent | Vârfuri: petrolul câștigă |
| Rezistenta la umiditate | Excelent (sigilat) | Bun (rezervor etanș) | Umiditatea: uscatul câștigă |
| Viteza de instalare | Rapid (fara umplere cu ulei) | Mai lent (umplere cu ulei) | Viteză: victorii uscate |
Standardele pentru transformatoare definesc cerințele minime de performanță, siguranță și testare pe care produsele trebuie să le îndeplinească pentru a fi considerate adecvate pentru aplicațiile de energie electrică. Respectarea standardelor internaționale recunoscute este o condiție prealabilă pentru aprobarea proiectului, conectarea la rețea, finanțarea și exportul către piețele reglementate. De asemenea, oferă cumpărătorilor asigurarea unei calități constante și a compatibilității cu echipamentele din aval.
Dincolo de conformitatea cu standardele de proiectare, transformatoarele destinate piețelor specifice necesită certificarea produsului de la organisme recunoscute. Marcajul CE este obligatoriu pentru echipamentele care intră în Spațiul Economic European, demonstrând conformitatea cu Directiva de joasă tensiune și Directiva de compatibilitate electromagnetică. CCC (China Compulsory Certification) este necesară pentru echipamentele vândute în China. Testarea de la terți de către KEMA, TUV, UL sau CSA Labs poate fi cerută de specificațiile specifice de proiect sau de clienții finali cu cerințe de asigurare ridicate.
Starea de conformitate Lugao
Lugao Power Co., Ltd. proiectează și produce toate produsele în conformitate cu seria IEC 60076, GB 1094, GB/T 10228, ANSI/IEEE C57 și standardele britanice. Produsele au certificări CE și CCC. Managementul calității fabricii este certificat ISO 9001:2015. Inginerie personalizată pentru standardele ANSI, BS sau AS/NZS este disponibilă la cerere pentru proiectele de export.
Producția de transformatoare de clasă mondială necesită un management riguros al calității în fiecare etapă a producției. De la inspecția materialului primit până la testarea finală de acceptare din fabrică, un sistem de calitate disciplinat este singura garanție de încredere a performanței constante pe teren. Producătorii de top implementează sisteme de management al calității certificate conform ISO 9001, completate de planuri de calitate specifice procesului, control statistic al procesului (SPC) asupra parametrilor critici și trasabilitatea completă a materialelor și a rezultatelor testelor.
Calitatea unui transformator reflectă în cele din urmă calitatea materiilor sale prime. Materialele cheie care intră supuse inspecției de control al calității de intrare (IQC) includ laminate din oțel silicon (măsurate pentru grosime, permeabilitate magnetică și pierdere a miezului), conductori de cupru sau aluminiu (verificați pentru puritate, dimensiuni și conductivitate electrică), sisteme de rășini epoxidice și întăritori pentru modelele CRT (vâscozitate, timp de gel și proprietăți mecanice, rezistență la umiditate, umiditate și rezistență electrică), umiditate și rezistență electrică, umiditate. și ulei mineral de transformator (rezistență dielectrică, conținut de umiditate, aciditate și analiză a gazelor dizolvate pentru unitățile imersate în ulei).
| Test de rutină | Scop |
| Măsurarea raportului | Verifică acuratețea raportului de viraj față de specificațiile plăcuței de identificare |
| Verificarea grupului de vectori și a deplasării de fază | Confirmă conexiunile înfășurării și polaritatea |
| Măsurarea tensiunii de impedanță și a pierderilor de sarcină | Validează impedanța de scurgere și pierderile de cupru la curentul nominal |
| Măsurarea pierderilor în gol și a curentului fără sarcină | Validează pierderea miezului și curentul de magnetizare la tensiunea nominală |
| Test de rezistență la tensiune aplicată | Testează integritatea izolației înfășurărilor față de pământ și între înfășurări |
| Test de rezistență la tensiune indusă | Verifică capacitatea de izolație internă la o tensiune de frecvență ridicată |
| Măsurarea rezistenței de izolație | Verifică starea generală de izolație și sensibilitatea la umiditate |
Pierderile la transformatoare, deși mici în termeni procentuali (de obicei, 0,5–1,5% din puterea nominală), se acumulează la un total enorm în întreaga bază instalată globală. Estimările sugerează că pierderile transformatoarelor reprezintă aproximativ 1-2% din totalul producției globale de electricitate – reprezentând sute de miliarde de kilowați-oră anual. Pentru un transformator individual cu o durată de viață de 25-40 de ani, chiar și o reducere de 10% a pierderilor economisește costuri substanțiale de energie pe parcursul ciclului de viață.
Autoritățile de reglementare din Uniunea Europeană (Directiva de proiectare ecologică), Statele Unite (standarde de eficiență DOE) și din ce în ce mai mult din Asia, au stabilit standarde minime obligatorii de eficiență pentru transformatoarele de putere și distribuție. Aceste reglementări se întăresc progresiv, creând un imperativ comercial pentru producători și cumpărători de a acorda prioritate modelelor cu pierderi reduse.
Pierderile la transformator constau din două categorii principale. Pierderile fără sarcină (numite și pierderi de fier sau miez) apar ori de câte ori transformatorul este alimentat, independent de nivelul de sarcină. Acestea sunt cauzate de histerezis și curenți turbionari în miezul magnetic și sunt minimizați prin oțel siliciu de înaltă calitate orientat pe granule, marcarea precisă cu laser a laminărilor, tehnici de asamblare a miezului în trepte și, în modelele premium, utilizarea aliajelor de oțel amorf (care reduc pierderile fără sarcină cu 70-80% în comparație cu oțelul CRGO convențional).
Pierderile de sarcină (numite și pierderi de cupru sau de scurtcircuit) sunt proporționale cu pătratul curentului de sarcină și apar din încălzirea rezistivă în înfășurări. Acestea sunt reduse prin geometrie optimizată a înfășurării, conductoare cu rezistență mai scăzută și tehnici avansate de transpunere pentru a gestiona pierderile parazite și turbioare în înfășurările sub sarcină.
Prețul inițial de achiziție al unui transformator de putere reprezintă doar o componentă a costului total al ciclului de viață al acestuia. Echipele de achiziții care se concentrează exclusiv pe prețul de achiziție riscă să subestimeze adevărata povară economică a deținerii transformatoarelor. O analiză riguroasă a costului total de proprietate (TCO) ia în considerare toate cheltuielile de la specificații și achiziții până la instalare, operare, întreținere și eventual dezafectare.
| Componenta TCO | Considerații |
| Pretul de achizitie | Costul echipamentului, testarea de acceptare din fabrică, documentație și ambalare |
| Transport si logistica | Transport maritim internațional, taxe vamale, transport intern și asigurare |
| Instalare și punere în funcțiune | Pregătirea șantierului, lucrări civile, conexiuni prin cablu, umplere cu ulei (unități de ulei) și servicii de punere în funcțiune |
| Costul pierderii fără sarcină (capitalizat) | Evaluat folosind metoda pierderii capitalizate: A × Pierdere fără sarcină (kW) pe durata de viață proiectată la costul energiei locale |
| Costul pierderii de sarcină (capitalizat) | B × Pierdere de sarcină (kW) la sarcina nominală, redusă pe durata de viață de proiectare |
| Cost de întreținere | Testarea și înlocuirea uleiului (unități de ulei), întreținerea garniturii, întreținerea sistemului de răcire și întreținerea schimbătorului de robinete |
| Monitorizare si protectie | Sisteme digitale de monitorizare, protectie cu relee, integrare SCADA |
| Dezafectarea și eliminarea | Eliminarea sau reciclarea uleiului (unități de ulei), miezul transformatorului și reciclarea înfășurării |
Industria energetică evaluează în mod obișnuit ofertele de transformatoare folosind metoda pierderii capitalizate, cunoscută și ca metoda factorului A&B. Costul total evaluat se calculează astfel:
TEC = Preț de achiziție + (A × P0) + (B × Pk)
Unde P0 este pierderea fără sarcină (kW), Pk este pierderea de sarcină la curentul nominal (kW), A este costul capitalizat al pierderilor fără sarcină ($/kW, reflectând funcționarea 24/7) și B este costul capitalizat al pierderilor de sarcină ($/kW, reflectând ciclul de funcționare și factorul de sarcină). Folosind acest cadru, un transformator care pare mai ieftin la valoarea nominală se poate dovedi mai scump pe durata de viață din cauza pierderilor mai mari de energie.
Transformatoarele de creștere a generatorului (GSU) convertesc tensiunea de ieșire a generatoarelor de energie (de obicei 11-22 kV) la niveluri de tensiune de transmisie (110 kV, 220 kV, 500 kV sau mai mari) pentru transportul de energie în vrac pe distanțe lungi. Aceste transformatoare sunt printre cele mai mari și mai critice piese de echipamente electrice din sistemul de alimentare, cu valori nominale de obicei de la 100 MVA la peste 1.000 MVA. Autotransformatoarele interconectează diferite niveluri de tensiune ale rețelei de transport, oferind un management flexibil al fluxului de putere.
Industria grea este unul dintre cele mai solicitante medii de aplicare a transformatoarelor. Oțelăriile, topitorii de aluminiu, fabricile de ciment, instalațiile de procesare chimică și operațiunile miniere necesită transformatoare capabile să reziste la un conținut ridicat de armonici, fluctuații frecvente de sarcină și condiții ambientale dificile, inclusiv temperaturi ridicate, praf, vibrații și atmosfere corozive. Transformatoarele industriale sunt adesea proiectate la comandă cu tratamente speciale de izolație, rezistență la scurtcircuite îmbunătățite și filtrare armonică dezacordată.
Creșterea explozivă a producției de energie solară fotovoltaică și eoliană a creat noi cerințe de aplicare a transformatoarelor. Instalațiile solare necesită transformatoare cu invertor sau transformatoare superioare la nivel de șir care convertesc ieșirea invertorului de curent continuu la tensiune medie pentru colectare. Transformatoarele de turbine eoliene, adăpostite în interiorul nacelei turbinei sau la bază, trebuie să reziste la vibrațiile mecanice, ciclurile termice și încărcările armonice caracteristice generației eoliene.
Parcurile eoliene offshore prezintă cerințe deosebit de exigente, cu transformatoare montate pe platformă expuse la atmosfera de apă sărată, acces limitat la întreținere și spațiu limitat. Atât unitățile de tip uscat (pentru instalațiile de nacelă), cât și unitățile specializate cu scufundare în ulei (pentru substații cu platformă offshore) sunt desfășurate în aceste medii provocatoare.
Turnurile de birouri înalte, centrele comerciale, hoteluri, spitalele, universitățile și centrele de date se bazează pe transformatoare uscate de medie tensiune pentru a reduce tensiunea de alimentare a utilităților la tensiunile utilizabile ale clădirii (380/220V în cea mai mare parte a lumii). Caracteristicile de siguranță la incendiu, cerințele reduse de întreținere și dimensiunile compacte ale transformatoarelor de tip uscat din rășină turnată le fac alegerea dominantă pentru aceste aplicații.
Lugao Power Co., Ltd. este un producător și furnizor profesionist de transformatoare de putere cu sediul în China, cu un accent specializat pe proiectarea, inginerie și producția de transformatoare de putere de tip uscat și immerse în ulei. Înființată cu misiunea de a oferi soluții electrice fiabile și de înaltă calitate pentru piețele interne și internaționale, Lugao și-a construit o reputație bazată pe precizie tehnică, disciplină de producție și servicii centrate pe client.
Spre deosebire de conglomeratele diversificate de echipamente electrice, concentrarea exclusivă a Lugao pe transformatoarele de putere permite o expertiză tehnică profundă, îmbunătățirea continuă a proceselor și o atenție inginerească nedivizată în portofoliul său de produse. Această specializare se traduce direct în calitatea produsului, cunoștințe despre aplicații și asistență rapidă pentru clienți.
| Categoria de produs | Descriere |
| Transformatoare din rășină turnată de tip uscat | Design cu rășină turnată (CRT), 25 kVA până la 16.000 kVA, până la 35 kV primar, conform IEC 60076-11 / GB/T 10228 |
| Transformatoare VPI de tip uscat | Design cu bobină deschisă impregnat cu vid, pentru aplicații interioare ventilate |
| Transformatoare de distribuție cu scufundare în ulei | 10 kVA până la 10 MVA, 3,3 kV până la 35 kV, seria standard S11/S13, opțiuni cu miez amorf cu pierderi reduse |
| Transformatoare de putere cu scufundare în ulei | Pana la 50 MVA, clasa 110 kV, pentru statii si aplicatii industriale |
| Transformatoare personalizate și speciale | Configurații pentru mine, calitate marină, ambientale la temperaturi înalte, rezistente la armonici sau alte configurații specializate |
Unitatea de producție Lugao este echipată cu linii de producție special concepute pentru producția de transformatoare atât de tip uscat, cât și imers în ulei, inclusiv mașini de bobinat, echipamente de tăiere a miezului și stivuire, cuptoare de turnare și întărire a rășinii, sisteme de prelucrare a uleiului și de umplere în vid și un laborator cuprinzător de teste electrice. Fabricarea internă a laminatelor de miez, înfășurărilor și ansamblurilor de rezervoare asigură un control complet al calității și un răspuns rapid la cerințele personalizate.
Sistemul de management al calității Lugao este certificat conform ISO 9001:2015, acoperind procesele de proiectare, achiziții, producție, testare și servicii post-vânzare. Compania deține un laborator de testare complet echipat, capabil să efectueze toate testele de rutină și de tip cerute de IEC 60076 și seria standard GB. Datele de testare sunt înregistrate digital și pot fi urmărite la numerele de serie individuale ale transformatorului, susținând documentația completă a produsului pentru export și cerințele de punere în funcțiune a proiectului.
Transformatoarele Lugao au fost furnizate proiectelor din Asia de Sud-Est, Orientul Mijlociu, Africa, Europa de Est și America Latină. Experiența internațională în proiecte cuprinde substații de colectare a energiei regenerabile, sisteme de alimentare cu instalații industriale, programe de electrificare a infrastructurii și instalații de MT/JT pentru clădiri comerciale. Capacitatea de export a Lugao include respectarea standardelor internaționale specificate de client, cazare de inspecție terță parte și pachete complete de documentație de export.
Transformatoarele standard de catalog acoperă majoritatea cerințelor comune ale aplicațiilor. Cu toate acestea, o proporție semnificativă a proiectelor industriale, de infrastructură și de generare a energiei necesită transformatoare care se abat de la specificațiile catalogului. Echipa de inginerie internă a Lugao acceptă personalizarea completă a tuturor parametrilor cheie, inclusiv puterea nominală (kVA/MVA), raportul de tensiune, grupul de vectori, tensiunea de impedanță, clasa de izolație, metoda de răcire, ratingul IP al carcasei, monitorizarea temperaturii, tipul de comutator (DETC/OLTC) și dimensiunile fizice.
Transformatoarele de export și de furnizare a proiectelor sunt livrate cu un pachet cuprinzător de documentație, inclusiv certificate de testare (de rutină și tip), desene dimensionale, manuale de instalare și întreținere, programul plăcuței de identificare, înregistrările de inspecție a calității, certificate de materiale pentru componentele primare și certificate de conformitate (CE, CCC, sau certificare de la o terță parte specificată de client).
Lugao operează un model de aprovizionare directă din fabrică, eliminând marjele intermediare și permițând prețuri competitive alături de accesul direct la funcțiile de inginerie, producție și calitate. Clienții beneficiază de comunicarea directă cu echipele de inginerie și producție, actualizări transparente ale progresului de producție și capacitatea de a influența programarea producției pentru proiectele care necesită timp.
Timpul standard de livrare a produsului variază de la 4 la 12 săptămâni, în funcție de evaluare, complexitate și încărcarea curentă a producției. Transformatoarele proiectate la comandă cu specificații non-standard necesită de obicei 10-18 săptămâni de la plasarea comenzii până la livrare. Lugao menține un program de stoc-tampon pentru evaluări standard de volum mare, permițând livrarea rapidă pentru cerințe urgente.
Toate transformatoarele Lugao sunt ambalate pentru transport internațional, cu cutii din lemn, pachete de desicant care absorb umiditatea, presurizare cu azot pentru unitățile immerse în ulei în timpul tranzitului și etichete cu indicator de impact. Opțiunile de transport includ transport maritim cu încărcare completă a containerelor (FCL), consolidare cu încărcare mai mică decât containerul (LCL) și transport aerian pentru transporturile mici urgente. Lugao menține relații cu expeditori cu experiență pe rutele majore de export.
Angajamentul Lugao se extinde dincolo de livrarea produselor. Asistența tehnică este disponibilă pe tot parcursul fazei de instalare și punere în funcțiune, cu îndrumări de inginerie pentru instalarea transformatorului, verificări de umplere și punere în funcțiune cu ulei, recomandări de setare a releului de protecție și analiza inițială a gazelor dizolvate (DGA) pentru unitățile imersate în ulei. Acoperirea garanției și disponibilitatea pieselor de schimb fac parte din pachetul standard de aprovizionare.
Integrarea senzorilor digitali, a interfețelor de comunicare și a analizei datelor în transformatoarele de putere reprezintă o evoluție fundamentală în managementul activelor rețelei. Transformatoarele inteligente sunt echipate cu monitorizare continuă a temperaturii uleiului, a temperaturii înfășurării, a nivelurilor de gaz dizolvat, a activității de descărcare parțială, a parametrilor de calitate a uleiului și a curentului de sarcină. Datele sunt transmise către platformele de gestionare a activelor prin intermediul protocoalelor IEC 61850 sau IoT, permițând algoritmilor de întreținere predictivă să identifice defecțiunile în curs de dezvoltare cu săptămâni sau luni înainte de defecțiune. Monitorizarea digitală reduce drastic riscul defecțiunilor neașteptate, prelungește durata de viață a transformatorului prin prevenirea evenimentelor de supraîncărcare sau suprasolicitare și optimizează intervalele de întreținere. Piața transformatoarelor se confruntă cu adoptarea rapidă a monitorizării inteligente, în special pentru activele critice ale rețelei și pentru flotele în care monitorizarea centralizată de la distanță poate înlocui inspecțiile manuale frecvente.
Izolația convențională a transformatorului - hârtie kraft impregnată cu ulei și ulei mineral - are o temperatură maximă continuă de 98°C (hotspot). Hârtia îmbunătățită termic mărește aceasta la aproximativ 110°C, în timp ce sistemele de izolare cu poliamidă (aramidă) pot funcționa la 140°C sau mai mult. Sistemele de izolație la temperatură înaltă permit transformatoarelor să fie încărcate la niveluri mai înalte pentru o dimensiune fizică dată, reducând costul de capital pe MVA sau să funcționeze la temperatură redusă pentru aceeași valoare, prelungind semnificativ durata de viață a izolației.
Aliajele metalice amorfe, produse prin călirea rapidă a oțelului topit, prezintă o structură atomică dezordonată care reduce dramatic pierderile magnetice în comparație cu oțelul siliciu convențional orientat pe granule. Transformatoarele de distribuție cu miez amorf obțin pierderi fără sarcină cu 70-80% mai mici decât modelele convenționale, oferind un avantaj convingător de eficiență energetică. Pe măsură ce costul diferențial dintre miezurile amorfe și cele convenționale se îngustează și pe măsură ce reglementările privind eficiența energetică se înăsprește, transformatoarele cu miez amorfe câștigă cotă de piață în aplicațiile de distribuție din întreaga lume.
Programele de cercetare și dezvoltare din universități, laboratoare naționale și producători de frunte avansează conceptul de transformator în stare solidă (SST), care înlocuiește transformatorul magnetic convențional de joasă frecvență cu o etapă de conversie electronică de putere de înaltă frecvență. SST-urile oferă izolație galvanică, flux de putere bidirecțional, conversie controlabilă a tensiunii și a frecvenței și compensarea puterii reactive într-un singur dispozitiv. Deși nu sunt încă implementate comercial la scară de utilitate, SST-urile atrag un interes intens de cercetare pentru aplicații, inclusiv microrețele LVDC, încărcarea EV și interconectarea flexibilă a rețelei AC/DC.
Industria energiei eoliene offshore generează cererea de transformatoare capabile să funcționeze în medii marine extreme, inclusiv rezistența la pulverizare de sare, amprente compacte pentru montarea nacelei și platformei, rezistență seismică îmbunătățită și, în unele proiecte de concept, funcționare completă submarin la adâncimi de peste 1.000 de metri. Tehnologia transformatoarelor submarine este o zonă activă de dezvoltare, condusă de electrificarea procesării petrolului și gazelor de adâncime și a energiei eoliene offshore.
Transformatoarele de putere sunt o tehnologie indispensabilă care stă la baza civilizației electrice moderne. Fiabilitatea, eficiența și longevitatea lor au un impact direct asupra economiei și durabilității sistemelor de alimentare din întreaga lume. Alegerea dintre tehnologia de tip uscat și tehnologia cu scufundare în ulei nu este binară, ci depinde de context, ghidată de nivelul de tensiune, puterea nominală, mediul de instalare, cerințele de siguranță la incendiu, filozofia de întreținere și obiectivele privind costurile ciclului de viață. Piața globală a transformatoarelor de putere continuă să se extindă, condusă de integrarea energiei regenerabile, urbanizare, creștere industrială și modernizarea rețelei. Producătorii din China, inclusiv firme specializate precum Lugao Power Co., Ltd., joacă un rol din ce în ce mai important în satisfacerea acestei cereri, oferind produse conforme la nivel internațional la prețuri competitive, cu niveluri îmbunătățite de sofisticare a ingineriei și asigurare a calității.
Pentru echipele de achiziții care evaluează furnizorii de transformatoare, Lugao Power Co., Ltd. oferă o propunere convingătoare: concentrare exclusivă pe transformatoarele de putere, capacitate de inginerie profundă atât în liniile de produse uscate, cât și în cele immerse în ulei, conformitate riguroasă cu standardele internaționale, furnizare directă din fabrică cu documentație transparentă de calitate și un istoric de succes în livrarea proiectelor internaționale. Combinația Lugao de competență tehnică, angajament de calitate și prețuri competitive îl face un partener puternic pentru proiecte dintr-o gamă largă de industrii și zone geografice.
