Distribuția fiabilă, rapidă și sigură a energiei este o condiție prealabilă pentru creșterea economică și progresul social. În infrastructura urbană, instalațiile industriale, proiectele de energie regenerabilă și implementarea energiei de urgență, inginerii și dezvoltatorii de proiecte solicită din ce în ce mai mult soluții de distribuție care să reducă termenele de construcție civilă, să reducă riscul total al proiectului și să mențină cele mai înalte niveluri de siguranță operațională.
Stația de transformare tip cutie - cunoscută și ca substație compactă sau substație prefabricată - răspunde acestei cereri cu o unitate pre-testată, asamblată din fabrică, care integrează instalații de comutare de medie tensiune (MT), un transformator de distribuție și echipamente de distribuție de joasă tensiune (BT) într-o singură carcasă rezistentă la intemperii. Eliminând nevoia de clădiri convenționale de substație, stația de cutie poate fi instalată pe o placă pregătită, alimentată și pusă în funcțiune într-o fracțiune din timpul necesar abordărilor tradiționale.
Lugao Power Co., Ltd. este un specialist lider din China în stații de transformare tip cutie, oferind atât produse de tip european (standard IEC) cât și produse de tip american (standard ANSI/IEEE). Modelul direct din fabrică al companiei, conformitatea cu mai multe standarde și capacitatea puternică de inginerie personalizată o fac un partener OEM și en-gros de încredere pentru contractorii EPC, utilități, dezvoltatori industriali și proprietarii de proiecte de energie regenerabilă din întreaga lume.
Această carte albă oferă o analiză tehnică și comercială cuprinzătoare a stațiilor de transformare de tip cutie: taxonomia produsului, principii de inginerie, repere de performanță, îndrumări privind aplicațiile, conformitatea cu standardele și metodologia de decizie privind achizițiile. Este conceput ca un document de referință pentru inginerii electricieni, managerii de proiect, profesioniștii în achiziții și factorii de decizie tehnici.
Se estimează că consumul global de energie va crește cu 2,4–3,1% anual până în 2035, determinat de expansiunea industrială, creșterea populației urbane, adoptarea vehiculelor electrice și integrarea surselor de energie regenerabilă distribuite. Metodele convenționale de construcție a stațiilor – care necesită structuri civile permanente, termene extinse de autorizare și echipe mari de instalare – sunt din ce în ce mai incompatibile cu viteza și flexibilitatea cerute de livrarea modernă a proiectelor.
Între timp, așteptările privind siguranța și fiabilitatea de la utilități și organismele de reglementare continuă să crească. Evenimente precum defecțiunile echipamentelor din cauza protecției inadecvate a mediului, incidentele cu arc electric de la părțile sub tensiune expuse și contaminarea cu ulei de la echipamentele vechi conduc la o schimbare către arhitecturi de distribuție mai integrate, testate în fabrică și închise.
Piața globală a stațiilor de tip compact/cutie a fost evaluată la aproximativ 13,5 miliarde USD în 2023 și este de așteptat să crească la un CAGR de 7,2–8,5% până în 2030. Vectorii cheie de creștere includ:
| Regiune | Valoarea 2023 | Prognoza 2030 | CAGR | Driver cheie |
|---|---|---|---|---|
| Asia-Pacific | 5,4 miliarde USD | 9,8 miliarde USD | 8,9% | Industrializare, RE |
| Europa | 3,1 miliarde USD | 5,1 miliarde USD | 7,4% | Modernizarea rețelei |
| America de Nord | 2,6 miliarde USD | 4,2 miliarde USD | 7,1% | Înlocuire infrastructura îmbătrânită |
| MEA și America Latină | 2,4 miliarde USD | 4,5 miliarde USD | 9,4% | Programe de electrificare |
Tabelul 1 — Piața globală a stațiilor de tip cutie în funcție de regiune, 2023-2030
A Substație de transformare tip cutie(denumită și substație compactă, substație prefabricată sau substație pachet) este o unitate de distribuție a energiei pre-testată, complet asamblată din fabrică, care integrează trei componente funcționale într-o singură carcasă rezistentă la intemperii:
Asamblarea din fabrică asigură că cablurile interne, conexiunile barelor colectoare, setările releelor de protecție și interfețele dintre componente sunt finalizate, testate și verificate înainte de livrare. Lucrările la fața locului se reduc la pregătirea fundației civile, terminarea cablului MT/JT, împământare și punerea sub tensiune.
Stațiile de tip cutie sunt clasificate pe scară largă în două familii de proiectare, reflectând tradițiile divergente de inginerie și preferințele standardelor regionale:
| Dimensiune | Tip european | Tip american |
|---|---|---|
| Standard | IEC 62271, IEC 60076-11 | Seria ANSI/IEEE C57, C37 |
| Comutare MV | Aparatură CB sau SF₆ cu vid | Siguranță + întrerupător de întrerupere a sarcinii (LBS) |
| Transformator | Tip uscat (de preferat) sau immers în ulei | Immers în ulei (standard) |
| Regiunile țintă | Europa, China, Orientul Mijlociu, Asia-Pacific, Africa | America de Nord, America Latină, părți din Asia și Africa |
Tabelul 2 — Tipul european vs. american: Clasificare de nivel superior
Stația de tip cutie europeană adoptă un aspect modular cu trei compartimente într-o carcasă galvanizată la cald sau din oțel inoxidabil. Cele trei compartimente — aparatul de comutare MT, transformatorul și distribuția JT — sunt separate fizic de pereți despărțitori interni, oferind limitarea defecțiunilor arcului și permițând accesul independent pentru întreținere fără a deconecta secțiunile adiacente.

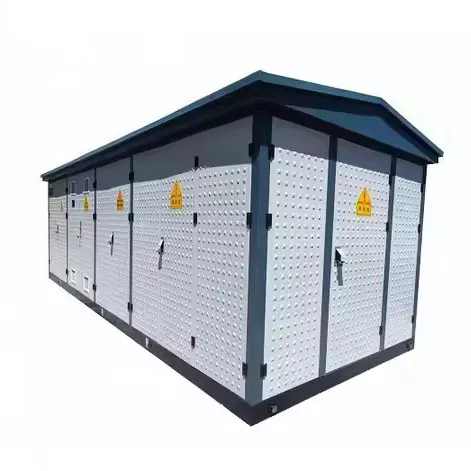

Figura 1 — Stația europeană de tip Box
Compartimentul MV găzduiește fie o unitate principală inelă (RMU), fie panouri MV individuale, în funcție de topologia alimentării (radial sau alimentator inel). Sunt utilizate două tehnologii de comutație primare:
| Tehnologie | Descriere |
|---|---|
| Întrerupător în vid (VCB) | Întrerupe curenții de defecțiune și de sarcină într-o sticlă de întrerupere în vid. Oferă rezistență ridicată (10.000+ cicluri de funcționare), eliminare rapidă a defecțiunilor (<50 ms) și nu conține SF₆ - din ce în ce mai preferat conform reglementărilor de mediu. |
| SF₆ Aparatură de distribuție izolată cu gaz (GIS) | Folosește gaz de hexafluorură de sulf pentru stingerea arcului și izolație. Extrem de compact și extrem de fiabil. Notă: SF₆ este un gaz cu efect de seră puternic (GWP ~23.500) și utilizarea sa este supusă reglementărilor de mediu mai stricte în UE și în alte părți. |
| Unitate principală Ring (RMU) | Un dispozitiv de comutare sigilat din fabrică, izolat cu gaz (SF₆ sau vid) care combină întrerupătoare de sarcină și siguranțe de protecție într-o unitate compactă din metal. Ideal pentru rețelele de distribuție de tip ring-feeder. |
Aparatul MT asigură toate funcțiile de protecție necesare: supracurent (ANSI 51), defecțiune la pământ (ANSI 51N/67N) și protecție diferențială acolo unde este specificat. Conformitatea IEC 62271-200 asigură clasificarea arc-defect (IAC — Internal Arc Classified) pentru protecția personalului.
Locul de transformare al unei substații de tip european găzduiește cel mai frecvent un transformator de tip uscat din rășină turnată (seria SCB), deși sunt utilizate și unități immerse în ulei. Preferința pentru stațiile de tip uscat în stațiile de tip european se aliniază cu avantajele de siguranță la incendiu esențiale pentru instalațiile urbane, comerciale și interioare apropiate. Caracteristici cheie:
Compartimentul BT găzduiește placa principală de distribuție BT cu întrerupătoare cu carcasă turnată (MCCB) sau întreruptoare cu aer de tip deschis (ACB) pe alimentatoarele de ieșire, contorizare de energie, condensatori de corecție a factorului de putere (opțional) și interfețe pentru monitorizare de la distanță și integrare SCADA. Sistemele de bare colectoare sunt dimensionate pentru curentul nominal cu o valoare nominală adecvată de rezistență la scurtcircuit conform IEC 61439.
| Parametru | Gama de specificații |
|---|---|
| Capacitate nominală | 100 kVA – 2.500 kVA (standard); până la 6.300 kVA special |
| Clasa de tensiune MT | 6 kV, 10 kV, 20 kV, 35 kV |
| Tensiune de ieșire LV | 0,4 kV (3P+N), disponibil personalizat |
| Dispozitiv de comutare MV | Vacuum CB / SF₆ RMU / Comutator de întrerupere a sarcinii |
| Tip transformator | Rășină turnată de tip uscat (de preferat) sau immersă în ulei |
| Evaluare de scurtcircuit | 16 kA / 20 kA / 25 kA (1 s) — conform IEC 62271 |
| Clasa de protectie | standard IP33D; IP44 / IP54 cu carcasă îmbunătățită |
| Temperatura ambiantă | –25 °C până la +40 °C standard; Versiune arctică –40 °C disponibilă |
| Altitudine | Până la 1.000 m standard; versiuni reduse pentru până la 4.000 m |
| Standarde aplicabile | IEC 62271-202, IEC 60076-11, IEC 61439-1, GB/T 17467 |
| Integrare în rețea inteligentă | Interfață de comunicație IEC 61850 disponibilă; Gata pentru SCADA |
Tabelul 3 — Stație de tip cutie europeană: specificații tehnice orientative
Tipul american (denumit și substație de transformare montată pe suport sau cu alimentare în buclă) se distinge prin amenajarea sa internă triunghiulară sau liniară, cu compartimentul de comutare MT și secțiunile de măsurare/distribuție JT accesibile din față și, respectiv, lateral, iar transformatorul immers în ulei ocupând golful central. Carcasa exterioară este de obicei un dulap din oțel vopsit de grosime mare, cu uși rezistente la falsificare, care se pot lacăt, concepute pentru instalarea la nivelul solului pe un suport de beton.
Figura 2 — Substația American Type Box
Tipul american folosește o configurație de comutare MT mai simplă și mai economică în comparație cu tipul european. Aranjamentul standard constă din:
Această configurație oferă o combinație convingătoare de simplitate, rentabilitate și fiabilitate. Absența electronicelor complexe de protecție reduce sarcina de întreținere și cerințele de competențe specializate, făcându-l bine potrivit pentru aplicații în zone cu infrastructură tehnică limitată a forței de muncă.
Transformatorul dintr-o stație de tip american este în mod invariabil o unitate imersată în ulei, sigilată (fără conservator). Designul complet etanș previne pătrunderea umezelii în ulei, eliminând cauza principală a degradării izolației. Caracteristici cheie:
Secțiunea de JT a unei substații de tip american este comparativ mai simplă, cuprinzând de obicei un întrerupător principal sau un întrerupător sigur, o priză de contor de energie și conexiuni pentru alimentarea JT de ieșire. Distribuția LV mai sofisticată (alimentare multiple de ieșire, corectare a factorului de putere, monitorizare de la distanță) poate fi încorporată, dar este mai puțin comună în configurațiile standard.
| Parametru | Gama de specificații |
|---|---|
| Capacitate nominală | 75 kVA – 2.500 kVA (standard); 3.750 kVA+ cu design special |
| Clasa de tensiune MT | 5 kV, 15 kV, 25 kV, 35 kV (clasa ANSI) |
| Tensiune de ieșire LV | 120/240 V (monofazat), 208Y/120 V, 480Y/277 V sau personalizat |
| Dispozitiv de comutare MV | Bay-O-Net / Siguranță limitatoare de curent + Comutator de întrerupere a sarcinii |
| Tip transformator | Immers în ulei, sigilat ermetic (ONAN) |
| Incinta | Oțel de grosime mare, vopsit cu pulbere / vopsea poliuretanică; rezistent la manipulare |
| Clasa de protectie | Standard NEMA 3R (rezistent la ploaie și lapoviță); NEMA 4X opțional |
| Deadfront Design | Da — conectori cot pentru terminarea cablului MV cu siguranță la atingere |
| Standarde aplicabile | ANSI/IEEE C57.12.26, C57.12.28, NEMA TR1, GB/T 17467 |
| Loop Feed | Standard — două poziții de intrare pentru cablu MV (capacitate de alimentare în buclă) |
Tabelul 4 — Statie de tip box american: specificații tehnice orientative
În timp ce ambele tipuri de produse îndeplinesc obiectivul fundamental de distribuție a energiei compacte, prefabricate, filozofiile lor de proiectare, capacitatea de protecție, profilurile costurilor ciclului de viață și mediile optime de aplicare diferă substanțial. Tabelul de mai jos oferă o comparație structurată pentru a sprijini deciziile de selecție a tehnologiei.
| Criteriu | Tip european | Tip american |
|---|---|---|
| Protecție MV | Protecție completă CB cu releu; discriminare mare a erorilor | Pe bază de siguranțe; selectivitate mai simplă, limitată a zonei de defect |
| Transformator | Se preferă tipul uscat - sigur la foc, întreținere redusă | Immers în ulei — robust, rentabil, dovedit |
| Costul de capital | Mai mare (15–30% premium față de american) | Mai mic — economic pentru proiectele cu buget limitat |
| Pregătit pentru rețea inteligentă | Excelent — IEC 61850, SCADA, telecomandă | De bază — inteligență nativă limitată; upgradabil |
| Siguranța la incendiu | Excelent (transformator de tip uscat, clasa de foc F1) | Bun - design de ulei sigilat; măsuri de precauție necesare pentru incendiu |
| Întreţinere | Foarte scăzut - tipul uscat nu necesită reparații cu ulei | Moderat — monitorizare periodică a stării uleiului |
| Instalare | Puțin mai complex; punerea în funcțiune de specialitate | Simplu, rapid — ideal pentru implementare distribuită |
| Toleranță la suprasarcină | Bun (cu opțiune de răcire cu aer forțat) | Excelent — masă termică mare a uleiului |
| Standard primar | IEC 62271-202 / GB/T 17467 | ANSI/IEEE C57.12.26 / C57.12.28 |
Tabelul 5 — Stația de tip cutie europeană vs. americană: comparație cuprinzătoare
Niciun tip nu este universal superior. Tipul european oferă o mai bună protecție inteligentă, siguranță la incendiu și scalabilitate a rețelei inteligente la un cost premium, făcându-l optim pentru mediile urbane, comerciale și reglementate. Tipul american oferă o eficiență remarcabilă a costurilor și o simplitate de implementare pentru parcuri industriale, rețele suburbane și proiecte sensibile la buget.
Carcasa este prima linie de apărare pentru echipamentele electrice interne și reprezintă un element critic de fiabilitate pe termen lung. Substațiile Lugao Power Box utilizează următoarea ierarhie de construcție, în funcție de tipul de produs și specificațiile de mediu:
| Tip material | Descriere |
|---|---|
| Oțel galvanizat la cald (HDG). | Construcție de bază pentru toate unitățile standard. Acoperirea cu zinc oferă o rezistență excelentă la coroziune; potrivit pentru medii industriale și urbane generale. Strat minim de zinc: 85 μm conform ISO 1461. |
| Oțel inoxidabil 304 / 316L | Specific pentru aplicații de coastă, marine, chimice sau cu umiditate ridicată. Calitatea 316L oferă rezistență superioară la clorură. Standard pentru stațiile de proiect eolian offshore. |
| Carcasă din aliaj de aluminiu | Opțiune ușoară pentru site-uri cu restricții de greutate sau constrângeri logistice de transport. Finisajul de suprafață anodizat oferă rezistență la coroziune fără vopsire. |
| Compozit GRP / FRP | Opțiune de polimer armat cu sticlă pentru aplicații care necesită carcase nemagnetice, neconductoare (de exemplu, suite RMN, medii electronice sensibile). |
Protecția carcasei împotriva particulelor solide și a apei este definită de codul IP (IEC 60529). Nivelurile standard și îmbunătățite de protecție Lugao sunt:
| Clasa IP | Nivel de protecție | Aplicație tipică |
|---|---|---|
| IP33D | Protecție împotriva prafului/ploaiei (spray 15°). | Instalare standard în exterior, climat general |
| IP44 | Rezistent la stropire din toate direcțiile | Zone de coastă, zone tropicale cu precipitații mari |
| IP54 | Protejat la praf + rezistent la stropire | Medii industriale prăfuite, clime deșertice |
| NEMA 3R | Ploaie și lapoviță (standard ANSI/NEMA) | De tip american pentru proiecte din America de Nord / ANSI |
Tabelul 6 — Clasele de protecție IP/NEMA ale carcasei oferite de Lugao Power
Managementul termic eficient în interiorul carcasei este esențial pentru a preveni îmbătrânirea prematură a izolației și pentru a asigura funcționarea în limitele de temperatură nominală. Substațiile Lugao folosesc:
Respectarea standardelor internaționale și naționale aplicabile nu este opțională – este baza aprobărilor de proiecte, acordurilor de interconectare a utilităților, acoperirii de asigurare și protecției răspunderii juridice pe termen lung. Produsele Lugao Power sunt proiectate, fabricate și testate în conformitate cu întreaga matrice de standarde aplicabile atât pentru produsele de tip european, cât și pentru cele americane.
| Standard | Corp | Domeniul de aplicare |
|---|---|---|
| IEC 62271-202 | IEC | Substații prefabricate de înaltă/joasă tensiune — standard de proiectare principal pentru tipul european. |
| IEC 60076-11 | IEC | Transformatoare de putere de tip uscat — performanță la foc, clasă climatică/mediu, izolație. |
| IEC 62271-1 / -100 / -200 | IEC | Specificații comune pentru aparatele de comutare AC; Întrerupătoare de curent alternativ; Aparatură de comutare cu carcasă metalică AC. |
| IEC 61439-1 / -2 | IEC | Aparatură de joasă tensiune și ansambluri de aparate de control — proiectarea și testarea tabloului de distribuție J.T. |
| ANSI/IEEE C57.12.26 | IEEE | Cerințe pentru transformatoarele de distribuție monofazate, montate pe suport, immerse în ulei - tip american. |
| ANSI/IEEE C57.12.28 | IEEE | Integritatea carcasei echipamentelor montate pe suport — performanță mecanică și securitate ANSI. |
| GB/T 17467 | SAC | Standard național chinezesc pentru substații prefabricate de înaltă/joasă tensiune (echivalent cu IEC 62271-202). |
| CE (LVD + EMC) | UE | Obligatoriu pentru produsele introduse pe piata UE/SEE. Demonstrează conformitatea cu Directiva de joasă tensiune și Directiva EMC. |
| CCC (3C) | CNCA | Certificare obligatorie din China - necesară pentru produsele electrice reglementate vândute pe piața internă chineză. |
Tabelul 7 — Matricea de conformitate cu standardele: substații Lugao Power Box
Când achiziționați pentru proiecte internaționale, specificați întotdeauna standardele aplicabile în documentele RFQ și solicitați certificate de testare de tip verificabile de la un laborator terț acreditat (de exemplu, KEMA, TÜV, SGS, CESI). Lugao Power menține rapoartele de testare de tip actuale și documentația de certificare pentru toate liniile de produse standard și furnizează copii ca parte a pachetului de documentație standard de livrare.
Stațiile de transformare tip cutie sunt implementate într-o gamă remarcabil de diversă de aplicații. Următoarele secțiuni prezintă segmentele principale de aplicație, cu îndrumări specifice privind selecția tipului de produs, cerințele de inginerie cheie și capacitățile relevante ale Lugao pentru fiecare.
Companiile de utilități municipale și companiile de distribuție urbană folosesc substații pentru a livra transformarea finală de la 10–35 kV la 0,4 kV în mediile orașului în care spațiul este limitat și cerințele estetice, de zgomot și de siguranță sunt stricte. Scenariile tipice de desfășurare includ camere subterane, poziții de chioșc deasupra solului și în parcări cu mai multe niveluri sau subsoluri ale clădirilor.
Parcurile industriale și campusurile mari de producție necesită o infrastructură de distribuție a energiei fiabilă, implementabilă rapid, capabilă să deservească diverse sarcini - motoare, încălzire prin proces, aer comprimat, HVAC - cu factori de sarcină mari și cerințe exigente de calitate a energiei.
Proiectele de energie solară fotovoltaică și eoliană la scară de utilități necesită un număr mare de substații de creștere (de obicei 0,69 kV de ieșire a invertorului la o rețea de colectoare de 10/35 kV). Economia și programul acestor proiecte sunt foarte sensibile la costul echipamentului și la calendarul de instalare - ambele domenii în care stațiile de tip box oferă avantaje decisive față de construcția de stații convenționale.
Dezvoltarea majoră a infrastructurii – aeroporturi, porturi maritime, sisteme de metrou/ferroviare, stadioane, centre de date și stații de tratare a apei – necesită o distribuție de energie primară fiabilă, cu cerințe de disponibilitate și de întreținere bine definite. Stațiile de tip box servesc ca puncte de distribuție primare și substații secundare în cadrul rețelei de distribuție a amplasamentului.
Proiectele de construcții, operațiunile de recuperare în caz de dezastru, evenimentele mari și implementările militare necesită toate infrastructura de distribuție a energiei portabilă, care poate fi implementată rapid. Substațiile de cutie montate pe skid sau montate pe remorcă oferă o capacitate de distribuție completă cu o pregătire minimă a șantierului.
| Pas | Activitate | Întrebări și considerații cheie |
|---|---|---|
| 1 | Definiți sarcina și capacitatea | Sarcina totală (kVA), factorul de cerere, proiecția creșterii sarcinii pe 15-20 de ani? Dimensiune pentru încărcare de 70–80% la cererea de vârf proiectată. |
| 2 | Determinați nivelurile de tensiune | Tensiune de alimentare MT disponibilă? Tensiunea de distribuție JT necesară? Este necesară reglarea tensiunii (OLTC) pentru stabilitatea sarcinii? |
| 3 | Evaluați site-ul și mediul | În interior sau în aer liber? Interval de temperatură ambientală, altitudine, umiditate, nivel de poluare (sare, praf, substanță chimică)? Constrângeri de spațiu? |
| 4 | Selectați Tipul de produs | Prioritate de securitate la incendiu → European (tip uscat). Constrângere bugetară / protecție simplă → American. Rețea inteligentă / automatizare → European. |
| 5 | Specificați standardele | Identificați standardele obligatorii pentru jurisdicția proiectului. Specificați mărcile de certificare necesare (IEC, ANSI, CE, CCC etc.) în RFQ. |
| 6 | Evaluați TCO | Comparați costul total de proprietate: costul de capital + pierderile fără sarcină capitalizate + pierderile de sarcină capitalizate + costul de întreținere pe durata de viață. |
Tabelul 8 — Cadrul de selecție a stației de cutie în șase pași
| Alegeți TIP EUROPEAN dacă... | Alegeți TIP AMERICAN dacă... |
|---|---|
| – Instalarea este interioară, urbană sau în apropierea clădirilor ocupate -Codurile de siguranță la incendiu interzic echipamentele umplute cu ulei –Este necesară integrarea în rețea inteligentă/SCADA –Se precizează discriminarea înaltă protecție – Întreținerea minimă este o prioritate – Locația este supusă umidității ridicate sau atmosferei corozive – Jurisdicția proiectului IEC (Europa, China, Orientul Mijlociu, Africa) |
– Bugetul proiectului este restrâns – Implementarea rapidă este critică – Aplicația este industrială, suburbană sau rurală în aer liber -Toleranta la suprasarcina este importanta – Funcționare simplă de către tehnicieni generali –Se utilizează topologia rețelei MT cu alimentare în buclă – Jurisdicția proiectului ANSI/IEEE (Americi, părți ale Asiei) |
Tabelul 9 — Ghid de selecție rapidă: tip european vs. american
Atunci când se emite o Cerere de Cotație (RFQ) către Lugao Power sau oricărui furnizor de substație cu box, trebuie furnizate sau solicitate următoarele date tehnice:
Lugao Power Co., Ltd.este un producător specializat din China de transformatoare de putere și substații de transformare tip cutie, concentrat exclusiv pe proiectarea, inginerie și furnizarea de echipamente de distribuție electrică pentru piețele interne și internaționale. Concentrarea unică pe produse a companiei permite o capacitate tehnică profundă și o consistență a calității producției pe care furnizorii generaliști de echipamente electrice nu le pot replica.
Lugao operează atât ca partener OEM pentru mărcile electrice internaționale, cât și ca furnizor direct en-gros pentru contractorii EPC, utilități și dezvoltatori industriali la nivel global. Aprovizionarea directă din fabrică elimină marjele distribuitorilor și asigură calitate constantă, acces direct la inginerie și performanță de livrare fiabilă pentru clienți.

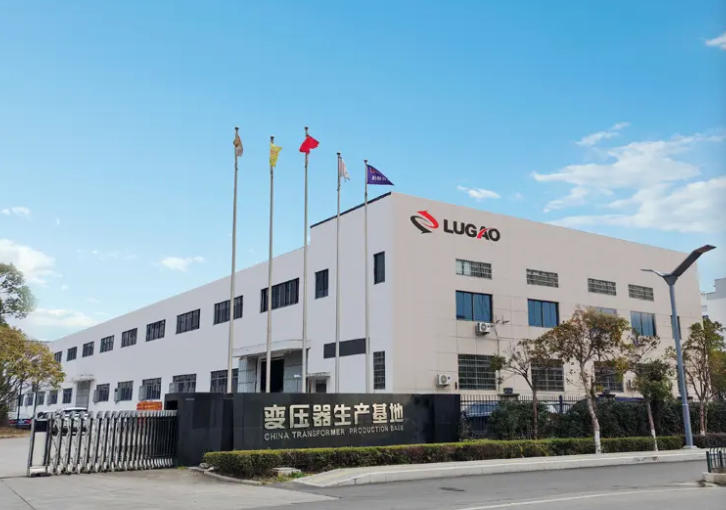

Figura 3 — Unitatea de producție Lugao Power Co., Ltd
| Produs | Variante disponibile | Gama de capacitate |
|---|---|---|
| Substație European Type Box | VCB / SF₆ RMU / LBS + Transformator de tip uscat sau ulei | 100 kVA – 6.300 kVA |
| Substația American Type Box | Siguranță+LBS, alimentare cu buclă, montare pe suport, transformator immers în ulei | 75 kVA – 3.750 kVA+ |
| Transformator de distribuție de tip uscat | Seria SCB, rasina turnata, clasa de foc F1 | 30 kVA – 10.000 kVA |
| Transformator cu scufundare în ulei | Seria S11/S13/S15, ONAN/ONAF/OFAF | 30 kVA – 50.000 kVA |
| Substații personalizate / OEM | Servicii complete de inginerie, dimensiuni și evaluări personalizate | Conform specificației proiectului |
Tabelul 10 — Prezentare generală a portofoliului de produse Lugao Power
| Avantaj | Descriere |
|---|---|
| Focus specializat | Fiecare resursă de inginerie, unitate de testare și proces de producție de la Lugao este dedicată produselor pentru transformatoare și substații. Fără diluare a expertizei în linii de produse care nu au legătură. |
| Conformitate cu mai multe standarde | Produse certificate conform IEC, ANSI/IEEE, GB, CE și CCC — permițând implementarea practic în orice jurisdicție de proiect din întreaga lume, fără reproiectare. |
| Inginerie personalizată | Echipa de proiectare internă oferă personalizare completă: tensiuni non-standard, capacități neobișnuite, materiale speciale pentru carcase, design pentru climat extrem și integrare în rețea inteligentă. |
| Prețuri directe din fabrică | Eliminarea marjelor distribuitorilor oferă un avantaj structural de 15-25% în comparație cu produsele echivalente achiziționate prin rețelele de distribuție. |
| Fiabilitate dovedita | Produse concepute și validate pentru funcționare în condiții de încărcare continuă continuă, umiditate ridicată, temperatură ridicată, ceață sărată și praf din deșert. |
| Parteneriat OEM | Capacitate OEM completă, inclusiv plăcuță de identificare personalizată, documentație și ambalaj pentru clienții de marcă internațională care necesită aprovizionare cu etichetă albă. |
Lugao Power exportă substații și transformatoare de putere către proiecte din Asia-Pacific, Orientul Mijlociu, Africa, Europa și America. Portofoliul de conformitate cu mai multe standarde al companiei și experiența cu logistica internațională, documentația vamală și cerințele de aprobare a utilităților locale o fac un partener de încredere pentru furnizarea de proiecte transfrontaliere.
Operațiunile de producție și inginerie ale Lugao Power sunt guvernate de un Sistem de Management al Calității (QMS) aliniat cu principiile ISO 9001, care acoperă întregul ciclu de viață al produsului, de la achiziționarea de materiale până la livrare și asistență post-vânzare. QMS include proceduri de control documentate pentru toate procesele critice de fabricație, calificarea furnizorilor, inspecția în proces, managementul neconformității și întreținerea echipamentelor de testare calibrate.
Fiecare substație Lugao box este supusă unui program cuprinzător de testare de rutină înainte de livrare, inclusiv:
| Test | Standard / Criterii de acceptare |
|---|---|
| MV Dielectric (Rezistenta AC) | IEC 62271-1 / ANSI C37: Aplicat la nivelul nominal de izolație timp de 1 minut - fără erupție |
| Rezistenta la frecventa de putere LV | IEC 61439-1: Se aplică pe nivel de izolație nominal - fără erupție |
| Teste de rutină pentru transformatoare | IEC 60076-1: rezistență înfășurării, raport de tensiune, impedanță de scurtcircuit, pierdere fără sarcină, pierdere de sarcină |
| Rezistenta de izolare | Conform IEC 60076 / IEC 62271 — rezistență măsurată la 2.500 V DC; comparativ cu linia de bază din fabrică |
| Test funcțional al releului de protecție | Toate funcțiile de protecție au fost testate împotriva setărilor de coordonare a releului; timpul de călătorie verificat |
| Testul funcției de interblocare | Toate blocajele mecanice și electrice au fost verificate pentru a preveni secvențele incorecte de comutare |
| Inspecție vizuală și dimensională | Toate componentele, etichetele, marcajele cablurilor și conexiunile au fost verificate în funcție de desenul aprobat |
| Probă de ulei (unități imersate în ulei) | IEC 60296: rezistență dielectrică, conținut de umiditate și aciditate testate și certificate |
Tabelul 11 — Programul de testare de rutină pentru substațiile Lugao Box
Pentru comenzi semnificative sau la cererea clientului, Lugao Power organizează teste de acceptare în fabrică (FAT) la unitatea sa. În timpul FAT, inginerii clientului sau agentul de inspecție desemnat pot fi martori la toate testele electrice de rutină, pot revizui materialele și certificatele componentelor, pot verifica conformitatea dimensională, inspecta documentația de calitate și poate confirma acuratețea plăcuței de identificare înainte de a autoriza expedierea. Rapoartele complete de testare FAT cu date de testare, înregistrări de calibrare și aprobarea inspectorului sunt furnizate ca parte a pachetului de documentație de livrare.
