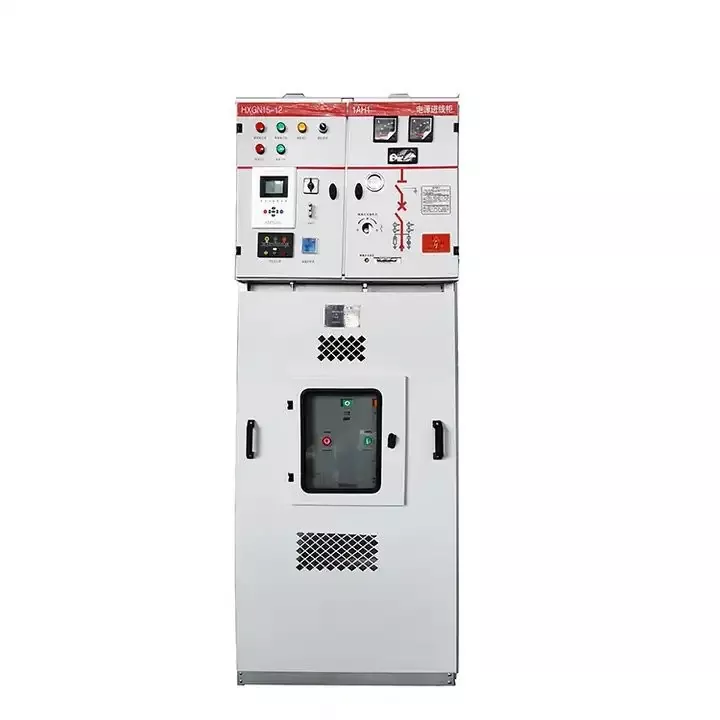

12KV Sf6 Unitate principală cu inel de înaltă tensiune

În calitate de producător și furnizor din China, oferim unități de comutare personalizate cu inel de înaltă tensiune 12KV Sf6 de înaltă calitate, dar la un preț ieftin pentru angrosisti. TheRMU de înaltă tensiunedispune de un dulap închis din metal cu un grad de protecție extrem de ridicat, prevenind eficient pătrunderea umidității externe în dulap și prelungind astfel durata de viață a componentelor. Structura generală este fixă, făcându-l convenabil de utilizat de către operatori, minimizând și nevoia de întreținere frecventă. Dulapul este compus din mai multe secțiuni, inclusiv compartimentul pentru bare colectoare și compartimentul etanș pentru bara principală, compartimentul pentru instrumente pentru instalarea releelor ​​și, în final, compartimentul pentru cabluri responsabil pentru conectarea cablurilor de intrare și de ieșire. Compartimentul etanș este echipat cu comutatoare pentru operațiuni precum conexiunea și izolarea, făcându-l ușor de utilizat pentru operatori.

Unitatea principală cu inel de înaltă tensiune de 12KV Sf6 folosește hexafluorura de sulf pentru izolație, având o structură relativ simplă și o rentabilitate ridicată. Componentele din interiorul dulapului pot fi selectate în funcție de cerințele reale, iar dulapurile pot fi combinate pentru a forma un sistem de rețea cu inele cu mai multe circuite. Volumul total este relativ compact, ceea ce îl face potrivit pentru parcuri industriale, complexe comerciale și alte zone.

Parametru

Mediul de operare

1. Intervalul normal de temperatură de funcționare este de la -40°C la +55°C. Dacă temperatura depășește acest interval, personalizarea trebuie discutată cu LUGAO.

2. Umiditatea relativă normală ar trebui să fie mai mică de 95%.

3. Altitudinea standard de operare este mai mică de 4.000 de metri.

4. În timpul instalării, dulapul nu trebuie să fie înclinat; ar trebui să fie așezat vertical și baza nivelată.

5. Aparatul de comutare nu trebuie scufundat în apă pentru perioade îndelungate.

6. Țineți departe de zonele cu pericole de coroziune prin gaz chimic sau explozive.

Caracteristici

Carcasa unității, ușile de acces și camera superioară sunt supuse unui strat de pulverizare de precizie, asigurând un finisaj de protecție durabil și uniform, care protejează împotriva coroziunii din mediu și a uzurii mecanice. Toate dulapurile încorporează o bară de împământare primară proiectată pentru a permite o împământare sigură aproape de cadrul structural al dulapului. Componentele metalice, inclusiv întrerupătoarele de împământare și mecanismele de interblocare, sunt legate cu meticulozitate de bara de împământare, în timp ce conexiunile cu împletituri de cupru sunt utilizate la îmbinările prinse cu șuruburi pentru a asigura continuitatea electrică și disiparea curentului de defect.

Pentru a atenua suprapresiunea internă și riscurile legate de arc, un panou de reducere a presiunii este integrat strategic în structura din spate a dulapului, conceput pentru a regla în siguranță descărcarea de gaz în scenarii rare de defecțiuni. Compartimentul superior al barelor colectoare este asigurat cu șuruburi rezistente la manipulare, permițând accesul extern ușor pentru conexiunile barelor colectoare în timpul instalării sau întreținerii. Camera superioară a dispozitivelor auxiliare oferă opțiuni de configurare versatile, găzduind blocuri terminale, module de control și alte componente. Prin ridicarea acestui subcompartiment, designul optimizează spațiul pentru sistemele de protecție cu relee, sporind eficiența operațională.

În special, întrerupătorul de întrerupere a sarcinii și întrerupătorul de împământare au un mecanism de interblocare modular, în timp ce întrerupătorul de împământare și ușa de acces utilizează un sistem de interblocare pozitiv. Printr-o secvență operațională definită - închiderea ușii, cuplarea comutatorului de împământare și activarea comutatorului de întrerupere a sarcinii - se realizează funcționalitatea de interblocare automată. Această logică secvențială minimizează erorile operaționale, previne accesul neautorizat în timpul funcționării live și consolidează protocoalele generale de siguranță a sistemului, asigurând conformitatea cu standardele riguroase de siguranță industrială.
