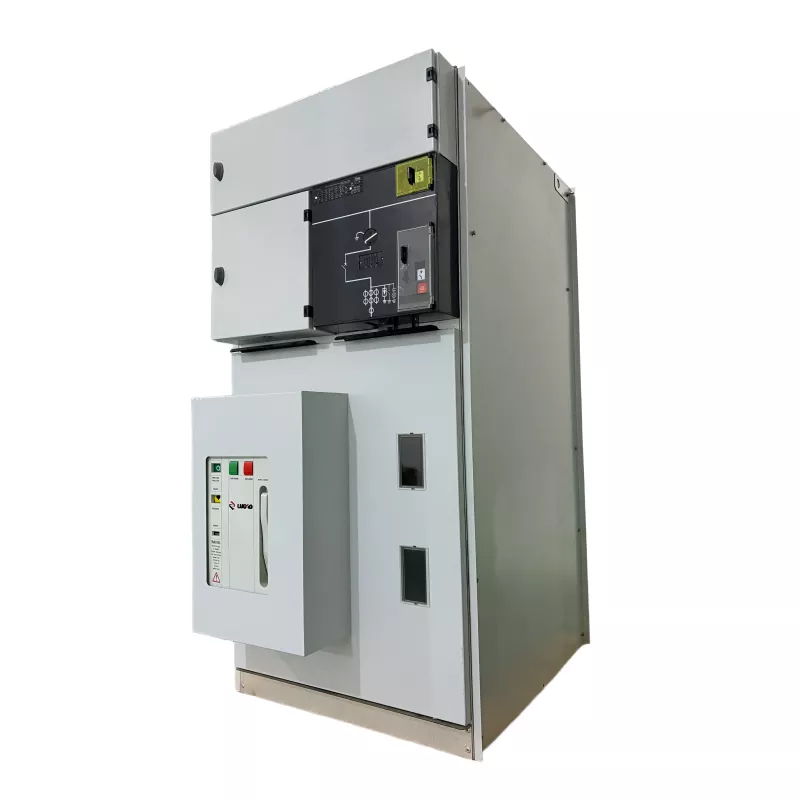

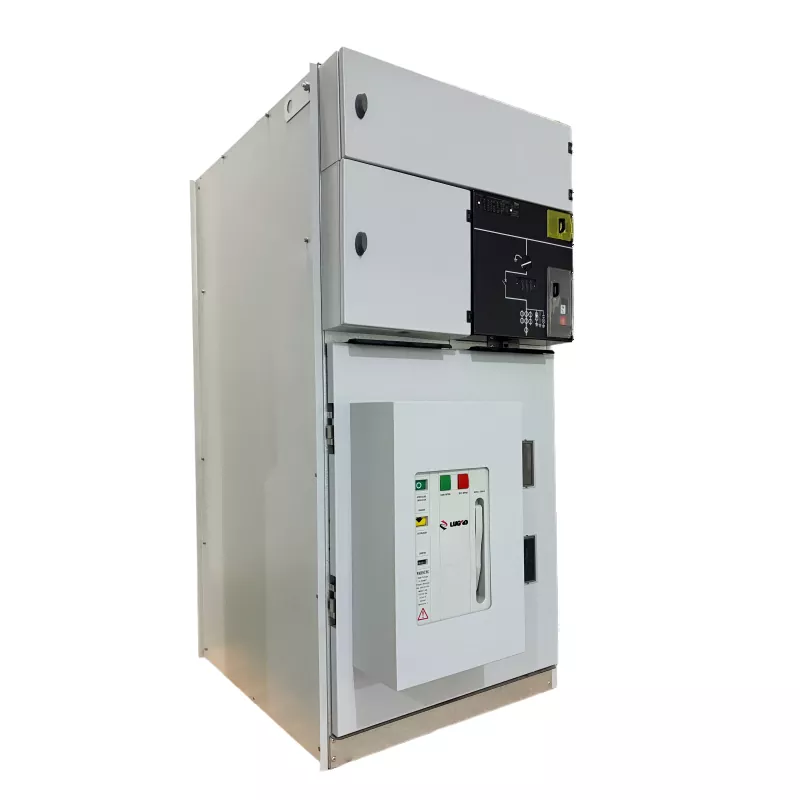

Panoul de comutație al unității principale cu inel izolat cu gaz de interior cu VCB

În calitate de producător profesionist, am dori să vă oferim panou de comutație pentru unitatea principală cu inel izolat cu gaz pentru interior de înaltă calitate cu VCB. Este un dispozitiv compact de distribuție de medie tensiune, conceput pentru controlul fiabil al puterii, protecție și comutare în rețelele electrice moderne. Acesta integrează tehnologia întrerupătoarelor de circuit în vid (VCB) cu structură de comutație izolată cu gaz, oferind o funcționare sigură și eficientă în medii interioare.

Acest tip deunitate principală inelă (RMU)este utilizat pe scară largă în sistemele de distribuție a energiei de medie tensiune pentru a conecta, proteja și izola circuitele electrice. Cu izolație etanșă cu gaz și tehnologie de întrerupere a vidului, panoul de comutație al unității principale cu inel izolat cu gaz pentru interior cu VCB oferă performanțe excelente de stingere a arcului, capacitate puternică de izolație și cerințe minime de întreținere.

Principalii parametri tehnici

Nu.	Articol		Unitate	Parametrii
1	Tensiune nominală		kV	12	24	36	40.5
2	Curent nominal		A	630/1250
3	Frecvența nominală		Hz	50/60
4	Tensiune de rezistență la frecvența de putere de 1 minut	Valoarea totală	kV	42	55	80	95
		Punct de întrerupere		48	65	95	110
5	Tensiune de rezistență la impuls fulger	Valoarea totală	kV	75	125/150	170	95
		Punct de întrerupere		85	150/160	185	215
6	Curent nominal de rezistență de scurtă durată	Circuitul principal	kA	25/2s
		Circuitul de împământare		25/2s
7	Curent nominal de vârf de rezistență		kA	63			50
8	Curent nominal de transfer		A	1300~1700
9	Sarcina nominală curent de rupere de închidere		A	630
10	Curent nominal de rupere de încărcare a cablului		A	50/10
11	Curentul de rupere a transformatorului neîncărcat		A	20
12	Curent de rupere a erorii de împământare de încărcare a cablului		A	100			80
13	Curent nominal de rupere de scurtcircuit		kA	20
14	Curent nominal de închidere în scurtcircuit		kA	63			50
15	Clasa de protectie			IP3X
16	Durata de viață a comutatorului de sarcină		Timp	5000
17	Durată de viață a comutatorului de împământare		Timp	5000

Specificatii tehnice

Parametrii electrici principali

• Tensiune nominală: 12kV / 24kV / 36kV
• Frecvența nominală: 50Hz / 60Hz
• Curent nominal: 630A – 1250A
• Curent de rupere în scurtcircuit: Până la 25 kA
• Tensiune de rezistență la frecvența puterii: ≥ 42kV
• Tensiune de rezistență la impuls fulger: ≥ 75kV

Caracteristici structurale

• Design aparat de comutație compact izolat cu gaz
• Întrerupător de circuit în vid integrat (VCB)
• Structura rezervorului complet sigilată pentru fiabilitate ridicată
• Configurație modulară pentru distribuția flexibilă a energiei
• Potrivit pentru instalare în interior

Aplicații

ThePanoul de comutație al unității principale cu inel izolat cu gaz de interior cu VCBeste aplicat pe scară largă în rețelele de distribuție de medie tensiune unde sunt necesare comutare și protecție fiabile.

• Rețele urbane de distribuție a energiei
• Sisteme industriale de alimentare cu energie
• Clădiri comerciale și comunități rezidențiale
• Infrastructura feroviară și de transport
• Industria minieră și metalurgică
• Proiecte de transport și distribuție a energiei electrice
• Conexiuni la rețeaua de energie regenerabilă

Caracteristici cheie

• Design sigilat întrerupător de circuit în vid– CelPanoul de comutație al unității principale cu inel izolat cu gaz de interior cu VCBfolosește un întrerupător de circuit în vid sigilat solid, instalat într-o cameră de gaz din oțel inoxidabil. Acest design elimină arcul în circuitul principal și asigură o durată lungă de viață electrică cu o fiabilitate ridicată a izolației.
• Structură complet etanșă și fără întreținere– Toate componentele de înaltă tensiune, cum ar fi barele colectoare, întrerupătoarele de deconectare, VCB-urile și transformatoarele de curent sunt închise într-un rezervor de gaz etanș, protejându-le de praf, umiditate și contaminare externă.
• Structură compactă– Designul integrat reduce semnificativ spațiul de instalare, făcându-l ideal pentru substații interioare, substații prefabricate și proiecte cu spațiu limitat în încăpere electrică.
• Siguranță operațională ridicată- Echipat cu un sistem de blocare mecanică cu cinci probe și un canal direcțional de eliberare a presiunii pentru a preveni funcționarea greșită și pentru a asigura funcționarea în siguranță a sistemului.
• Compatibilitate cu distribuția inteligentă– Interfețele rezervate pentru funcționarea electrică și automatizare permit integrarea ușoară în rețelele moderne de distribuție a energiei inteligente, susținute de controlul strict al calității Lugao și standardele de producție fiabile.

De ce să alegeți Lugao

• Producator profesionist – Lugao Powereste specializată în echipamente de transport și distribuție a energiei de înaltă și medie tensiune.
• Tehnologie avansată de producție– Procesele de producție de precizie și sistemele cuprinzătoare de testare asigură fiabilitatea produsului.
• Control strict al calității– Panoul de comutație al unității principale cu inel izolat cu gaz de interior cu VCB respectă standardele internaționale, inclusivCertificari ISO9001, SGS, CCC și CE.
• Experiență în industrie– Ani de experiență în transformatoare de tip uscat, transformatoare cu scufundare în ulei și echipamente de distribuție a energiei.
• Aplicație globală– Soluțiile Lugao sunt utilizate pe scară largă în rețelele electrice, industrie, transport și proiecte de infrastructură la nivel mondial.
• Suport tehnic– Echipa de service profesională oferă îndrumare tehnică și asistență pe termen lung clienților globali.

FAQ

1. Care este funcția principală a panoului de comutație al unității principale cu inel izolat cu gaz pentru interior cu VCB?

ThePanoul de comutație al unității principale cu inel izolat cu gaz de interior cu VCBeste proiectat pentru sistemele de distribuție a energiei de medie tensiune. Oferă comutare fiabilă, protecție și izolație a circuitelor electrice, asigurând o alimentare stabilă cu energie și o funcționare sigură în rețelele urbane, instalațiile industriale și substațiile.

2. Care sunt avantajele utilizării unui întrerupător în vid (VCB) în RMU?

Un întrerupător de circuit în vid oferă o capacitate excelentă de stingere a arcului, o durată lungă de viață electrică și cerințe minime de întreținere. Atunci când este integrat în structura RMU izolată cu gaz, îmbunătățește fiabilitatea comutării, siguranța operațională și durabilitatea generală a echipamentului.

3. Unde este instalat de obicei panoul de comutație al unității principale cu inel izolat cu gaz Lugao pentru interior cu VCB?

Este instalat pe scară largă în medii interioare de distribuție a energiei, cum ar fi substații compacte, fabrici industriale, clădiri comerciale, comunități rezidențiale, căi ferate și sisteme de distribuție a energiei regenerabile, unde sunt necesare eficiență a spațiului și fiabilitate ridicată.

4. De ce sa alegi Lugao pentru izolat cu gazAparatul de comutare RMU?

Lugao oferă echipamente fiabile de distribuție a energiei susținute de tehnologie avansată de producție, control strict al calității și certificări internaționale, inclusiv ISO9001, SGS, CCC și CE. Cu o experiență puternică în transformatoare și echipamente de alimentare, Lugao oferă performanță stabilă, durată de viață lungă și asistență tehnică profesională pentru proiectele globale de infrastructură energetică.
